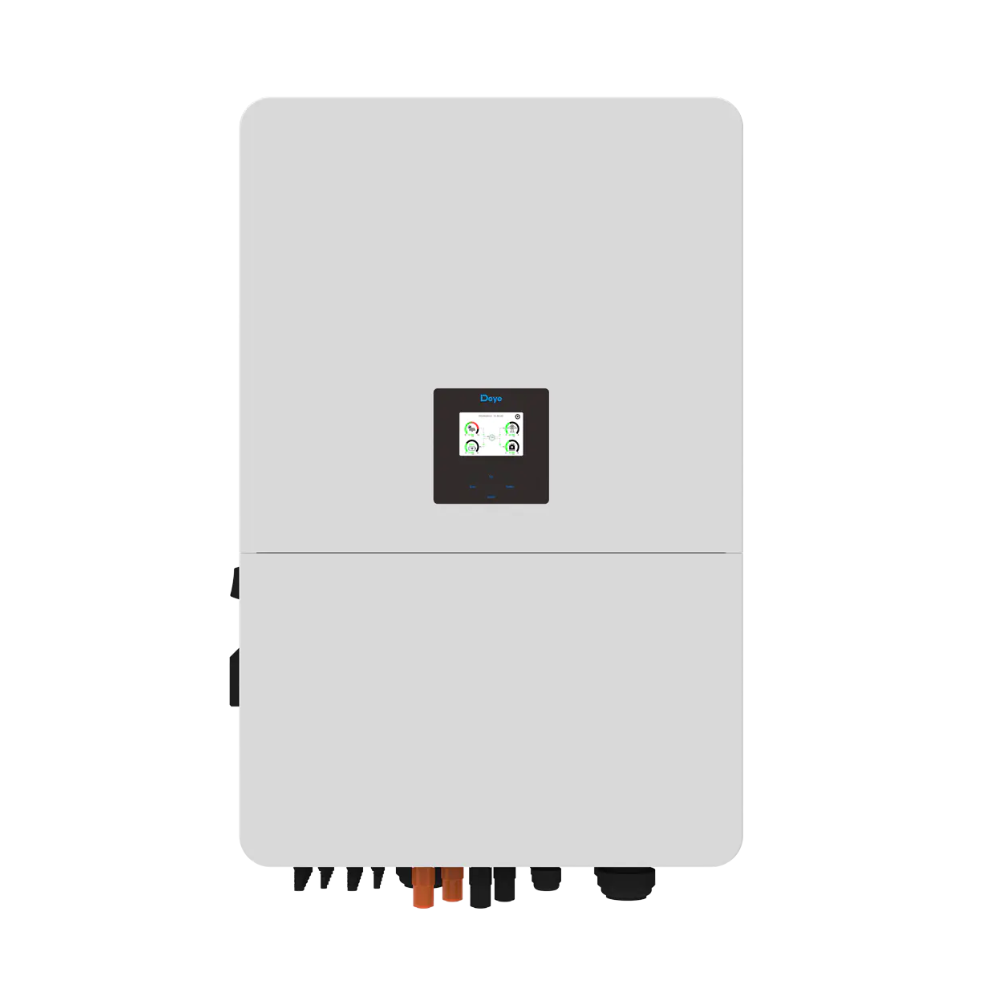

Deye SUN-80K-SG02HP3-EU-EM6
| Producent |  |
Ceny produktov sú viditeľné až po prihlásení. Ak nemáte účet, zaregistrujte sa.
Technické parametre
| Producent | DEYE |
| Inverter type | Hybrid |
| Inverter phases | 3 |
| Max. AC power | 88000 |
| Max. DC power | 160000 |
| Output power | 80000 |
| MPPT | 6 |
| Amperage | 36+36+36+36+36+36 A |
| WIFI | Tak |
| Ethernet | No |
| Compatible energy storage | Deye |
| Warranty | 5 |
| Country of origin | Čína |
| Weight | 105 |
| Width | 606 |
| Height | 927 |
| Depth | 314 |
Deye SUN-80K-SG02HP3-EU-EM6 je trojfázový hybridný menič HV s menovitým činným výkonom 80 000 W, určený pre veľké fotovoltické systémy s vysokonapäťovým úložiskom energie. Zariadenie spolupracuje s Li-Ion batériami v rozsahu 160–1000 V a využíva dva batériové vstupy s maximálnym nabíjacím a vybíjacím prúdom 80 + 80 A. PV sekcia podporuje až 128 000 W vstupného výkonu, maximálne napätie 1000 V DC a 6 MPPT trackerov s dvanástimi stringmi v konfigurácii 2+2+2+2+2+2. Maximálny zdanlivý výkon AC je 88 000 VA a v režime off-grid môže menič počas 10 sekúnd dosiahnuť 150% menovitého výkonu. Maximálna účinnosť zariadenia je 98,7%, Euro účinnosť 98,1% a stupeň krytia je IP65.
Súbory na stiahnutie
- Ostávajúce
- Katalógový list Deye SUN-80K-SG02HP3-EU-EM6 EN
Veľkosť súboru: 291 KB
-
Varianty
Popis produktu
Deye SUN-80K-SG02HP3-EU-EM6 – trojfázový hybridný menič HV 80 kW
Popis produktu
Deye SUN-80K-SG02HP3-EU-EM6 je najvýkonnejším variantom série SUN-60/70/75/80K-SG02HP3-EU-EM6, určenej pre veľké trojfázové PV inštalácie s vysokonapäťovým úložiskom energie. Model poskytuje menovitý činný výkon 80 000 W a maximálny zdanlivý výkon 88 000 VA, zatiaľ čo na fotovoltickej strane môže prijať až 128 000 W vstupného výkonu. Šesť nezávislých MPPT trackerov podporuje dvanásť stringov v konfigurácii 2+2+2+2+2+2 a pracuje v rozsahu napätia 150–850 V pri menovitom napätí 650 V DC. Menič spolupracuje s Li-Ion batériami 160–1000 V, využíva dva batériové vstupy a umožňuje nabíjanie a vybíjanie prúdom až 80 + 80 A. V režime mimo siete môže krátkodobý výkon dosiahnuť 150% menovitej hodnoty počas 10 sekúnd. Maximálna účinnosť je 98,7% a komunikácia RS485, RS232 a CAN, inteligentné vzduchové chladenie a kryt IP65 podporujú prevádzku zariadenia vo veľkých komerčných a priemyselných inštaláciách.
Použitie
- veľké trojfázové PV systémy s vysokonapäťovým úložiskom energie,
- komerčné a priemyselné inštalácie vyžadujúce výkon meniča 80 kW,
- projekty s rozsiahlou DC sekciou využívajúcou mnoho nezávislých PV stringov,
- systémy s dvoma batériovými vstupmi a Li-Ion batériami 160–1000 V,
- systémy pracujúce v sieti, mimo siete alebo spolupracujúce s dieselovým generátorom.
Najdôležitejšie vlastnosti
- menovitý činný výkon AC: 80 000 W,
- maximálny zdanlivý výkon AC: 88 000 VA,
- maximálny vstupný výkon PV: 128 000 W,
- maximálny prístupový výkon PV: 160 000 W,
- 6 MPPT s dvanástimi stringmi v konfigurácii 2+2+2+2+2+2,
- maximálny vstupný prúd PV: 36 + 36 + 36 + 36 + 36 + 36 A,
- rozsah napätia batérie: 160–1000 V,
- maximálny nabíjací a vybíjací prúd: 80 + 80 A,
- krátkodobý výkon mimo siete: 150% menovitého výkonu počas 10 s,
- maximálna účinnosť 98,7%, Euro účinnosť 98,1% a stupeň krytia IP65.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Typ akumulátora | Li-Ion |
| Rozsah napätia akumulátora | 160–1000 V |
| Maximálny nabíjací prúd | 80 + 80 A |
| Maximálny vybíjací prúd | 80 + 80 A |
| Stratégia nabíjania Li-Ion akumulátora | Automatické prispôsobenie BMS |
| Počet vstupov batérie | 2 |
| Maximálny prístupový výkon PV | 160 000 W |
| Maximálny vstupný výkon PV | 128 000 W |
| Maximálne vstupné napätie PV | 1000 V DC |
| Štartovacie napätie | 180 V DC |
| Rozsah napätia MPPT | 150–850 V DC |
| Menovité vstupné napätie PV | 650 V DC |
| Maximálny vstupný prúd PV | 36 + 36 + 36 + 36 + 36 + 36 A |
| Maximálny skratový prúd PV | 54 + 54 + 54 + 54 + 54 + 54 A |
| Počet MPPT / počet MPPT stringov | 6 / 2+2+2+2+2+2 |
| Menovitý činný výkon vstupu / výstupu AC | 80 000 W |
| Maximálny zdanlivý výkon vstupu / výstupu AC | 88 000 VA |
| Menovitý vstupný / výstupný prúd AC | 121,3 / 115,9 A |
| Maximálny vstupný / výstupný prúd AC | 133,4 / 127,6 A |
| Maximálny trvalý prúd AC Grid → Load | 200 A |
| Špičkový výkon mimo siete | 150% menovitého výkonu počas 10 s |
| Rozsah regulácie účinníka | 0,8 vedúci až 0,8 oneskorený |
| Menovité vstupné / výstupné napätie AC | 220 / 380 V; 230 / 400 V, 0,85Un–1,1Un |
| Menovitá frekvencia siete | 50 / 45–55 Hz; 60 / 55–65 Hz |
| Spôsob pripojenia k sieti | 3L + N + PE |
| THDi | <3% menovitého výkonu |
| Vstrekovaný prúd DC | <0,5% In |
| Maximálna účinnosť | 98,7% |
| Euro účinnosť | 98,1% |
| Účinnosť MPPT | >99% |
| Komunikačné rozhranie | RS485, RS232, CAN |
| Režim monitorovania | GPRS / Wi-Fi / Bluetooth / 4G / LAN – voliteľne |
| Rozsah prevádzkovej teploty | -40°C až +60°C; nad 45°C zníženie menovitých hodnôt |
| Prípustná vlhkosť okolia | 0–100% |
| Maximálna nadmorská výška inštalácie | 3000 m |
| Úroveň hluku | ≤65 dB |
| Topológia meniča | Bez izolácie |
| Rozmery | 606 × 927 × 314 mm, bez konektorov a držiakov |
| Hmotnosť | 105 kg |
| Stupeň krytia | IP65 |
| Typ chladenia | Inteligentné vzduchové chladenie |
Porovnanie modelov
Deye SUN-80K-SG02HP3-EU-EM6 je najvýkonnejším variantom v rodine zahŕňajúcej modely 60, 70, 75 a 80 kW. V porovnaní s bezprostredne nižším SUN-75K-SG02HP3-EU-EM6 zvyšuje menovitý činný výkon z 75 000 W na 80 000 W, maximálny zdanlivý výkon z 82 500 VA na 88 000 VA a maximálny vstupný výkon PV z 120 000 W na 128 000 W. Maximálny prístupový výkon PV sa zvyšuje zo 150 000 W na 160 000 W a maximálny výstupný prúd AC z 119,6 A na 127,6 A. Oba varianty zachovávajú šesť MPPT trackerov, dvanásť stringov, dva batériové vstupy a rozsah napätia akumulátora 160–1000 V. Model 80 kW je teda určený pre najväčšie inštalácie dostupné v tejto sérii, kde sú vyžadované najvyššie parametre na strane AC a PV.
B2B ponuka
Deye SUN-80K-SG02HP3-EU-EM6 je riešením pre veľké komerčné a priemyselné inštalácie využívajúce vysokonapäťové úložisko energie a rozsiahlu PV sekciu. Kontaktujte Gvolt IT ohľadom B2B cenovej ponuky a výberu kompatibilných HV batérií a ostatných komponentov systému Deye.
