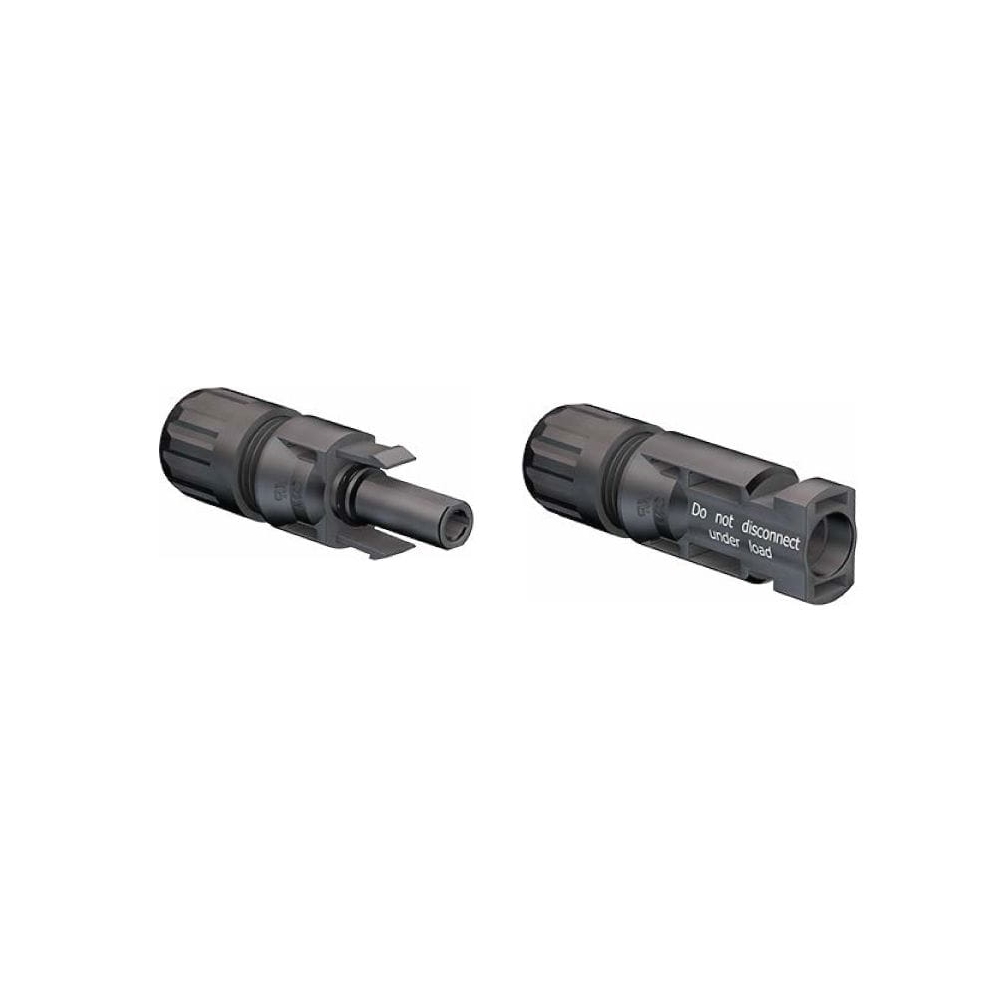

Złącze szeregowe MC4
Product code: F330J0
Manufacturer
Prices and purchasing after loginNet prices, availability and ordering are available to verified business accounts.
This description is available in Polish. Technical specifications and documents are listed above.
Komplet złączy, konektorów Multi-Contact, Staubli MC4
Downloads
Original description in Polish

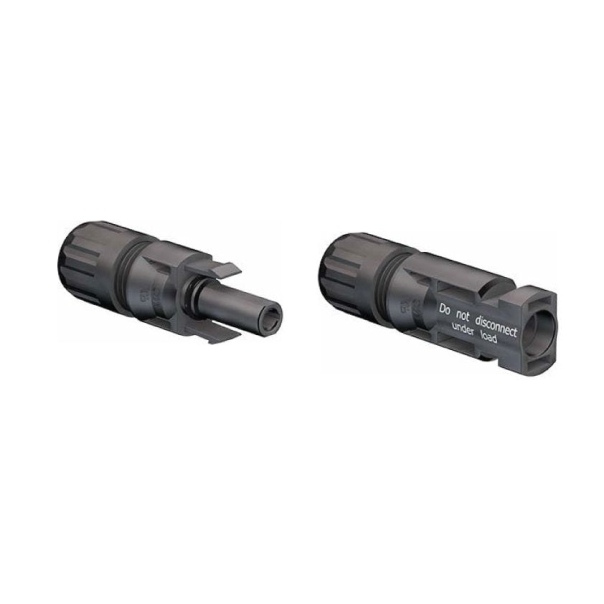

Komplet złączy, konektorów Multi-Contact, Staubli MC4
Konektory MC4 mają za zadanie łączyć przewody 4mm² oraz 6mm² i kable fotowoltaiczne z panelami słonecznymi. W jednym zestawie znajduje się złącze ujemne oraz dodatnie, wraz z metalowymi elementami łączącymi.
Specyfikacja i dane techniczne kompletu złączy, konektorów Staubli MC4:
-Typ kontaktu to złącze bananowe o średnicy 4 mm wykonane z cynowanej miedzi.Wewnątrz gniazd znajdują się sprężyste elementy, które poprawiają jakość kontaktu elektrycznego - znane jako Multi-lams®.
- Max napięcie systemu: 1000 V DC (IEC 62852) / 1500 V DC (2Pfg2330) / 1500 V DC (UL)
- Prąd nominalny TÜV (85°C): 22,5A (dla 2,5mm²), 39A (dla 4mm² i 6mm²), 45A (dla 10mm²)
-Napięcie próby: 12 kV (1000 V DC (TÜV ) / 16 kV (1500 V DC (TÜV )
-Temperatura pracy: (- 40°C… + 85°C TÜV), (- 40°C… + 75°C UL)
-Max temp. pracy: 105°C (TÜV )
-Stopień ochrony: IP65 / IP68 (1godź / 1metr) / IP2X (stan rozłączenia)
-Kategoria przepięciowa / stopień zanieczyszczeń: CAT III / 3
-Rezystancja kontaktu: ≤ 0,25mΩ, (po ok. 25 latach gwarantowana ≤ 0,35mΩ)
-Klasa bezpieczeństwa: 1000 V DC: II, 1500 V DC: 0 (dla lokalizacji z ograniczonym dostępem osób trzecich)
-Materiał kontaktów elektrycznych: miedź cynowana
-Izolacja: PC/PA (poliamid)
-Klasa palności: UL94-VO
Długość [mm] 600
Szerokość [mm] 200
Wysokość [mm] 150
