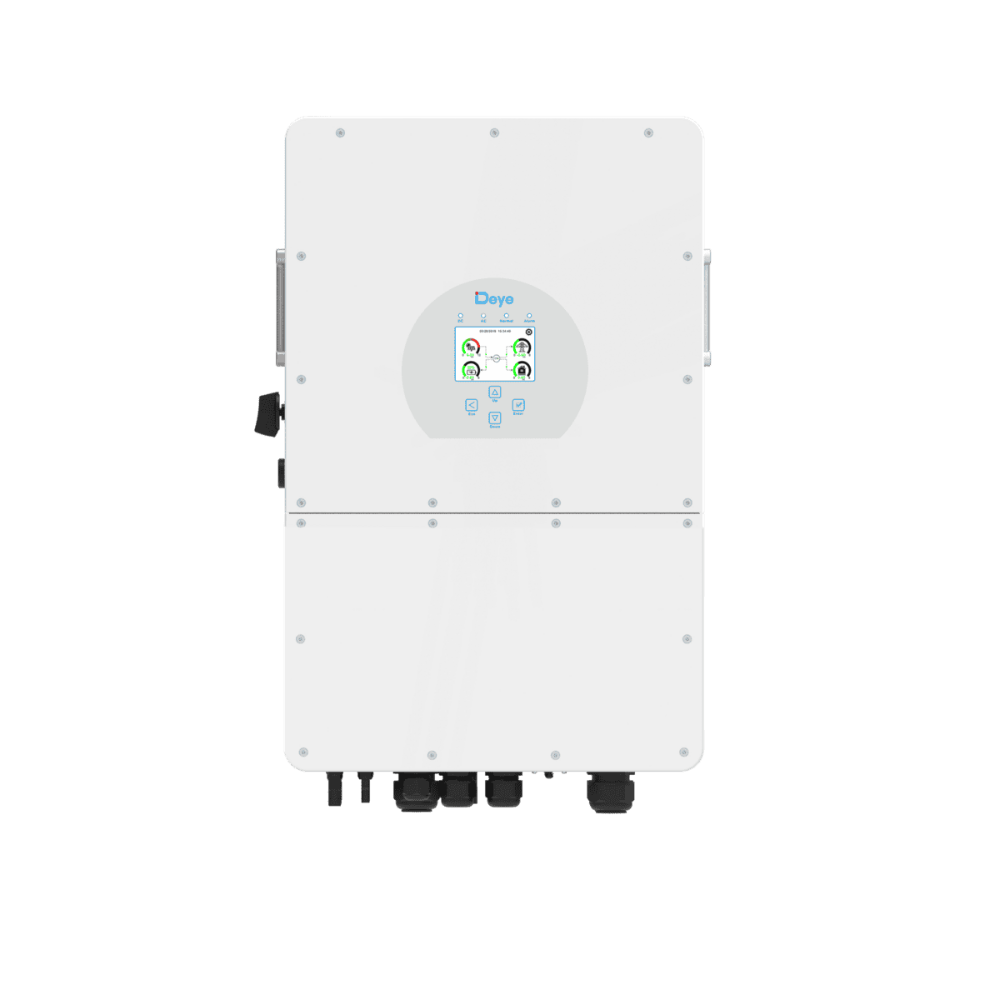

Deye SUN-20K-SG01HP3-EU-AM2
Kod produktu: F20GZB
Ceny i zakupy po zalogowaniuCeny netto, dostępność i zamówienia są dostępne dla zweryfikowanych kont firmowych.
| Typ falownika | Hybryda |
|---|---|
| Ilość faz | 3 |
| Maksymalna moc AC | 22 000 W |
| Maksymalna moc DC | 26 000 W |
| Moc wyjściowa | 20 000 W |
| Ilość MPPT | 2 |
| Amperaż | 26+26A |
| WIFI | Tak |
| Ethernet | Nie |
| Kompatybilne magazyny energii | Deye |
| Gwarancja | 5 lat |
| Kod CN | 85044085 |
| Kraj pochodzenia | Chiny |
| Waga | 30,5 kg |
| Szerokość | 408 mm |
| Wysokość | 638 mm |
| Głębokość | 237 mm |
Deye SUN-20K-SG01HP3-EU-AM2 jest najmocniejszym wariantem w serii hybrydowych falowników HV SUN-6/8/10/12/15/20K-SG01HP3-EU-AM2 i został przeznaczony do większych trójfazowych systemów PV z magazynowaniem energii. Model oferuje moc znamionową 20 000 W oraz maksymalną moc wyjściową 22 000 W, natomiast generator fotowoltaiczny może dostarczać do 26 000 W DC. Dwa trackery MPPT pracują w zakresie 150–850 V, przy czym pełna moc dostępna jest w zakresie 500–850 V. Falownik współpracuje z bateriami Li-Ion o napięciu 160–700 V i umożliwia ładowanie oraz rozładowanie prądem do 37 A. W trybie off-grid chwilowa moc może osiągnąć 150% wartości znamionowej przez 10 sekund. Maksymalna sprawność urządzenia wynosi 97,6%, a komunikacja z BMS realizowana jest przez RS485 i CAN. Aktywne chłodzenie, stopień ochrony IP65 i zakres temperatury pracy od -40°C do +60°C pozwalają wykorzystać model w wymagających instalacjach hybrydowych.
Pliki do pobrania
Opis produktu
Deye SUN-20K-SG01HP3-EU-AM2 – trójfazowy falownik hybrydowy HV 20 kW
Zastosowanie
- duże trójfazowe systemy PV z wysokonapięciowym magazynem energii,
- instalacje domowe i użytkowe wymagające mocy falownika 20 kW,
- układy hybrydowe pracujące z siecią lub w trybie off-grid,
- systemy współpracujące z bateriami Li-Ion HV 160–700 V,
- instalacje wykorzystujące wejście generatora oraz funkcję Smart Load.
Najważniejsze cechy
- znamionowa moc wyjściowa AC: 20 000 W,
- maksymalna moc wyjściowa AC: 22 000 W,
- maksymalna moc wejściowa PV: 26 000 W DC,
- maksymalne napięcie wejściowe PV: 1000 V DC,
- 2 MPPT z dwoma stringami,
- pełna moc MPPT dostępna w zakresie 500–850 V,
- zakres napięcia baterii: 160–700 V,
- maksymalny prąd ładowania i rozładowania: 37 A,
- chwilowa moc off-grid: 150% mocy znamionowej przez 10 s,
- maksymalna sprawność 97,6%, sprawność MPPT 99,9% i stopień ochrony IP65.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Typ akumulatora | Li-Ion |
| Zakres napięcia akumulatora | 160–700 V |
| Maksymalny prąd ładowania | 37 A |
| Maksymalny prąd rozładowania | 37 A |
| Liczba gniazd baterii | 1 |
| Strategia współpracy z BMS | Samoadaptacja do BMS |
| Maksymalna moc wejściowa DC | 26 000 W |
| Maksymalne napięcie wejściowe PV | 1000 V DC |
| Minimalne napięcie wejściowe | 180 V DC |
| Zakres MPPT | 150–850 V |
| Pełna moc MPPT w zakresie | 500–850 V |
| Znamionowe napięcie MPPT | 600 V |
| Maksymalny prąd wejściowy PV | 26 + 26 A |
| Maksymalny prąd zwarciowy PV | 32 + 32 A |
| Liczba MPPT | 2 |
| Liczba stringów na MPPT | 2 |
| Moc znamionowa AC | 20 000 W |
| Maksymalna moc wyjściowa AC | 22 000 W |
| Prąd znamionowy AC | 30,3 / 29 A |
| Maksymalny prąd wyjściowy AC | 35 A |
| Maksymalny prąd przeciążenia | 80 A |
| Maksymalna moc chwilowa off-grid | 150% mocy znamionowej przez 10 s |
| Generator input / Smart Load / prąd AC | 30,3 / 80 / 30,3 A |
| Współczynnik mocy | Od -0,8 do 0,8, regulowany |
| Częstotliwość i napięcie pracy | 50 / 60 Hz; 3L / N / PE; 220 / 380 V, 230 / 400 V AC |
| Typ sieci | Układ 3-fazowy |
| Wprowadzenie prądu DC | <0,5% In |
| Maksymalna sprawność | 97,6% |
| Sprawność europejska | 97,0% |
| Sprawność układu MPPT | 99,9% |
| Komunikacja z BMS | RS485, CAN |
| Zakres temperatury pracy | -40°C do +60°C; powyżej 45°C derating |
| Chłodzenie | Aktywne chłodzenie |
| Poziom hałasu | <45 dB |
| Wymiary | 408 × 638 × 237 mm |
| Masa | 30,5 kg |
| Stopień ochrony | IP65 |
| Sposób instalacji | Montaż na ścianie |
Porównanie modeli
Deye SUN-20K-SG01HP3-EU-AM2 jest najwyższym wariantem mocy w rodzinie SUN-6/8/10/12/15/20K-SG01HP3-EU-AM2. W porównaniu z modelem 15 kW podnosi moc znamionową z 15 000 W do 20 000 W, maksymalną moc wyjściową z 16 500 W do 22 000 W oraz maksymalną moc wejściową PV z 19 500 W do 26 000 W. Maksymalny prąd wyjściowy rośnie z 30 A do 35 A, a zakres pełnej mocy MPPT rozpoczyna się od 500 V zamiast 423 V. Oba modele współpracują z bateriami Li-Ion 160–700 V, oferują prąd ładowania i rozładowania do 37 A oraz wykorzystują dwa trackery MPPT. SUN-20K jest więc wariantem przeznaczonym do największych systemów hybrydowych dostępnych w tej serii.
Oferta B2B
Deye SUN-20K-SG01HP3-EU-AM2 to rozwiązanie dla większych trójfazowych instalacji PV wykorzystujących wysokonapięciowy magazyn energii. Skontaktuj się z obsługą zamówień GVOLT (tel. +48 534 053 631, e-mail orders@7sun.eu) w sprawie wyceny B2B oraz doboru kompatybilnej baterii HV i pozostałych komponentów systemu Deye.
