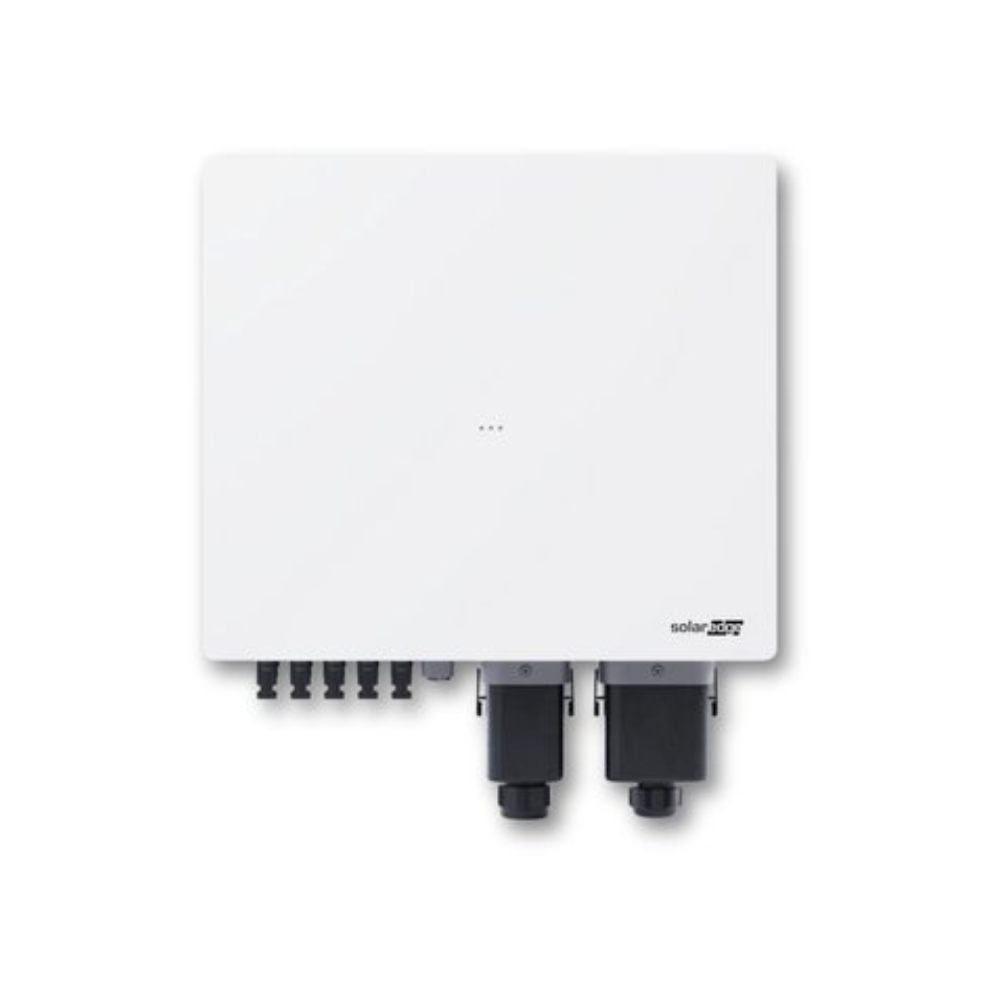

Solaredge Nexis NX20K-RW000CYN4
Kod produktu: F240X
Ceny i zakupy po zalogowaniuCeny netto, dostępność i zamówienia są dostępne dla zweryfikowanych kont firmowych.
| Typ falownika | Hybryda |
|---|---|
| Ilość faz | 3 |
| Maksymalna moc pozorna AC | 20 000 VA |
| Maksymalna moc DC | 40 000 W |
| Moc wyjściowa | 20 000 VA |
| Amperaż | 55,9 A |
| WIFI | Tak |
| Ethernet | Tak |
| Kompatybilne optymalizatory | Solaredge |
| Gwarancja | 12 lat |
| Kod CN | 85044085 |
| Kraj pochodzenia | Izrael |
| Waga | 37 kg |
| Szerokość | 450 mm |
| Wysokość | 670 mm |
| Głębokość | 250 mm |
SolarEdge Nexis NX20K-RW000CYN4 to trójfazowy falownik nowej generacji przeznaczony do instalacji fotowoltaicznych z możliwością integracji magazynu energii SolarEdge Nexis Battery oraz zasilania awaryjnego. W wariancie NX20K urządzenie oferuje 20 kW nominalnej mocy wyjściowej AC, obsługuje do 40 kW mocy DC modułów PV i osiąga maksymalną sprawność 99,0%. Zintegrowany EMS, rozbudowane interfejsy komunikacyjne oraz zabezpieczenia DC i AFCI umożliwiają budowę kompleksowego systemu zarządzania energią dla instalacji trójfazowych.
Pliki do pobrania
Opis produktu
SolarEdge Nexis NX20K-RW000CYN4 – trójfazowy falownik hybrydowy 20 kW
Zastosowanie
- Trójfazowe instalacje fotowoltaiczne o mocy falownika do 20 kW
- Systemy PV współpracujące z magazynem energii SolarEdge Nexis Battery
- Instalacje wymagające zasilania awaryjnego o mocy do 20 kVA przy 230/400 V
- Nowe i modernizowane systemy energetyczne wykorzystujące ekosystem SolarEdge
Najważniejsze cechy
- Nominalna moc wyjściowa AC 20 000 VA oraz maksymalnie 6667 VA na fazę
- Obsługa do 40 000 W mocy DC po stronie modułów fotowoltaicznych
- Maksymalna sprawność falownika 99,0% i sprawność europejska 98,75%
- Obsługa SolarEdge Nexis Battery – do 4 stosów magazynu energii na jeden falownik
- Maksymalna moc ładowania magazynu energii 28 kW
- Zasilanie awaryjne do 20 kVA przy 230/400 V z czasem przełączenia ≤50 ms
- Zintegrowane zabezpieczenie DC-SPD Typ 2 oraz wykrywanie zwarć łukowych AFCI
- Rozbudowana komunikacja: RS485, CAN, LAN, Wi-Fi oraz sieć mesh SolarEdge Home
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Model mocy | NX20K |
| Numer części | NX20K-RW000CYN4 |
| Nominalna moc wyjściowa AC | 20 000 VA |
| Maksymalna moc wyjściowa AC na fazę | 6667 VA |
| Napięcie wyjściowe AC – faza do fazy | 380 / 400 / 480 V AC |
| Napięcie wyjściowe AC – faza do przewodu neutralnego | 220 / 230 / 277 V AC |
| Zakres napięcia AC – faza do przewodu neutralnego | 184–305 V AC |
| Częstotliwość AC | 50 / 60 ±5 Hz |
| Maksymalny ciągły prąd wyjściowy na fazę | 29,0 A AC |
| Maksymalny prąd zwarciowy na fazę | 35 A AC |
| Maksymalna moc wyjściowa AC w trybie backup 230/400 V | 20 000 VA |
| Maksymalna moc wyjściowa AC w trybie backup 277/480 V | 24 000 VA |
| Czas przełączenia na zasilanie awaryjne | ≤50 ms |
| Maksymalna moc DC modułów PV (STC) | 40 000 W |
| Zakres napięcia wejściowego DC | 715–950 V DC |
| Znamionowe napięcie wejściowe DC | 750 V DC |
| Maksymalny prąd wejściowy na falownik / port DC | 55,9 / 40 A DC |
| Maksymalna sprawność | 99,0% |
| Sprawność europejska ważona | 98,75% |
| Kompatybilny magazyn energii | SolarEdge Nexis Battery |
| Maksymalna liczba stosów magazynu energii | 4 |
| Maksymalna moc ładowania DC magazynu energii | 28 000 W |
| Maksymalna moc rozładowania magazynu – sieć / backup | 20 000 / 20 000 W |
| Komunikacja z magazynem energii | CAN |
| Obsługiwane optymalizatory | SolarEdge serii S i P – wyłącznie optymalizatory 1:1 |
| Maksymalna liczba optymalizatorów na łańcuch | 50 |
| Interfejsy komunikacyjne | RS485 Modbus, RS485/CAN, CAN, LAN, Wi-Fi, SolarEdge Home; opcjonalnie LTE |
| Wejścia DC | 5 × równoległych portów MC4 do PV i BAT |
| Stopień ochrony | IP65 – montaż wewnętrzny i zewnętrzny |
| Zakres temperatury pracy | -40°C do +60°C |
| Rodzaj chłodzenia | Konwekcyjne, bez zewnętrznych wentylatorów |
| Emisja hałasu | <40 dBA |
| Wymiary (szer. × wys. × gł.) | 488 × 428 × 200 mm |
| Masa | 30,6 kg |
| Gwarancja | 10 lat |
Porównanie modeli
SolarEdge Nexis NX20K to najmocniejszy wariant w trójfazowej serii Nexis obejmującej modele NX8K, NX10K, NX13K, NX15K, NX17K i NX20K. Oferuje 20 kW nominalnej mocy AC oraz obsługę do 40 kW mocy DC modułów PV, podczas gdy słabsze warianty zapewniają od 8 do 17 kW mocy AC i od 16 do 34 kW maksymalnej mocy DC. NX20K osiąga również najwyższą w tej grupie sprawność europejską 98,75% i maksymalny ciągły prąd wyjściowy 29 A na fazę, dlatego jest wariantem przeznaczonym do większych i bardziej wymagających instalacji PV, zachowując funkcjonalność systemu Nexis w zakresie współpracy z magazynem energii i zasilaniem awaryjnym.
Oferta B2B
SolarEdge Nexis NX20K-RW000CYN4 to rozwiązanie dla instalatorów i firm realizujących zaawansowane trójfazowe instalacje fotowoltaiczne z magazynowaniem energii oraz funkcją zasilania awaryjnego. Skontaktuj się z nami, aby otrzymać ofertę B2B, sprawdzić dostępność falownika oraz dobrać magazyn SolarEdge Nexis Battery, optymalizatory mocy i pozostałe komponenty kompletnego systemu SolarEdge.
