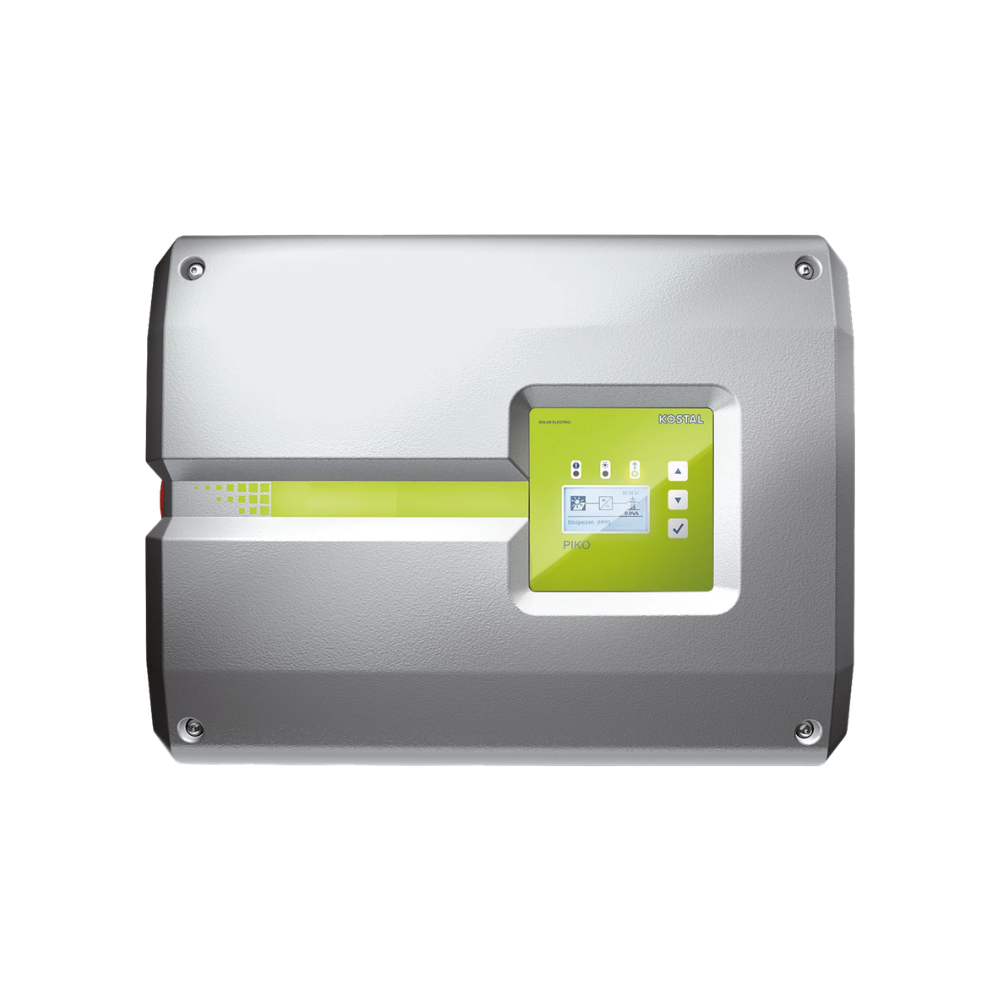

KOSTAL PIKO 20
| Producteur | KOSTAL |
Les prix des produits ne sont visibles qu'après connexion. Si vous n'avez pas de compte, inscrivez-vous.
paramètres techniques
| Producteur | KOSTAL |
| Inverter type | On-grid |
| Inverter phases | 3 |
| Max. AC power | 20000 |
| Max. DC power | 30000 |
| Output power | 20000 |
| MPPT | 3 |
| Amperage | 20/20/20A |
| WIFI | Nie |
| Ethernet | Oui |
| Warranty | 10 |
| Weight | 48.5 |
| Width | 700 |
| Height | 540 |
| Depth | 265 |
KOSTAL PIKO 20 est un onduleur réseau triphasé d'une puissance nominale de 20 kW, destiné aux installations photovoltaïques d'une puissance PV maximale de 30 kWp. L'appareil utilise 3 trackers MPP indépendants et trois entrées DC, fonctionne dans une large plage de tension de 160–1000 V, tandis que la tension d'entrée nominale est de 680 V. Le courant de sortie maximal atteint 32,2 A, tandis que le rendement maximal de l'onduleur est de 98,0% et le rendement de suivi MPP de 99,9%. Le modèle offre une communication via Ethernet LAN, RS485 et S0, possède un indice de protection IP65 ainsi qu'un refroidissement avec régulation des ventilateurs.
Variantes
Description du produit
KOSTAL PIKO 20 – onduleur réseau triphasé 20 kW
Description du produit
KOSTAL PIKO 20 est la variante la plus puissante de la série PIKO 10–20, destinée aux installations photovoltaïques triphasées nécessitant une section d'entrée DC étendue. L'onduleur offre une puissance nominale de 20 kW et peut fonctionner avec un générateur PV d'une puissance allant jusqu'à 30 kWp. Du côté DC, il utilise trois trackers MPP indépendants et trois entrées, fonctionnant dans une plage de tension de 160–1000 V, avec une tension nominale de 680 V et une plage de tension de fonctionnement MPP de 180–800 V. Le courant de sortie maximal est de 32,2 A, tandis que le rendement de l'appareil atteint 98,0%, avec un rendement de suivi MPP de 99,9%. Le modèle est équipé d'interfaces Ethernet LAN, RS485 et S0, d'un Webserver et d'un système de surveillance de l'installation, tandis que le boîtier IP65 et le refroidissement avec régulation des ventilateurs permettent d'utiliser l'appareil aussi bien à l'intérieur qu'à l'extérieur du bâtiment.
Application
- installations photovoltaïques triphasées avec une puissance d'onduleur de 20 kW,
- systèmes PV avec un générateur d'une puissance allant jusqu'à 30 kWp,
- installations en toiture nécessitant trois trackers MPP indépendants,
- projets avec différentes orientations ou configurations de strings,
- systèmes nécessitant une surveillance locale et à distance du fonctionnement de l'onduleur.
Caractéristiques principales
- puissance de sortie AC nominale : 20 kW,
- puissance PV maximale : 30 kWp,
- puissance DC nominale : 20,4 kW,
- 3 trackers MPP indépendants et 3 entrées DC,
- plage de tension d'entrée : 160–1000 V,
- plage de tension de fonctionnement MPP : 180–800 V,
- courant de sortie nominal : 29,0 A,
- courant de sortie maximal : 32,2 A,
- rendement maximal : 98,0%,
- communication Ethernet LAN / RS485 / S0 et indice de protection IP65.
Paramètres techniques
| Paramètre | Valeur |
|---|---|
| Puissance AC nominale | 20 kW |
| Puissance apparente de sortie | 20 kVA |
| Puissance PV maximale | 30 kWp |
| Puissance DC nominale | 20,4 kW |
| Tension d'entrée nominale | 680 V |
| Tension de démarrage | 180 V |
| Plage de tension d'entrée | 160–1000 V |
| Plage MPP à puissance nominale – 2 trackers | 515–800 V |
| Plage MPP à puissance nominale – 3 trackers, symétriquement | 345 / 345 / 345–800 V |
| Plage MPP à puissance nominale – 3 trackers, asymétriquement | 450 / 450 / 250–800 V |
| Plage de tension de fonctionnement MPP | 180–800 V |
| Tension de fonctionnement maximale | 950 V |
| Courant d'entrée maximal par entrée DC | sym. : 20 / 20 / 20 A; asym. : 20 / 20 / 10 A |
| Courant d'entrée maximal en configuration parallèle | 40 / 20 A |
| Courant de court-circuit PV maximal par entrée DC | 25 A |
| Nombre d'entrées DC | 3 |
| Nombre de trackers MPP indépendants | 3 |
| Tension de sortie AC minimale | 320 V |
| Tension de sortie AC maximale | 500 V |
| Courant de sortie nominal | 29,0 A |
| Courant de sortie maximal | 32,2 A |
| Courant de court-circuit Peak / RMS | 51 / 36,5 A |
| Raccordement au réseau | 3N~, 400 V, 50 Hz |
| Fréquence nominale | 50 Hz |
| Plage de fréquence du réseau | 47–53 Hz |
| Plage de réglage du facteur de puissance | 0,8–1–0,8 |
| Facteur de puissance à puissance nominale | 1 |
| Teneur maximale en harmoniques | 3% |
| Consommation nocturne | 1,8 W |
| Rendement maximal | 98,0% |
| Rendement Euro-Eta | 97,3% |
| Rendement de suivi MPP | 99,9% |
| Topologie | Sans séparation galvanique – système sans transformateur |
| Indice de protection du boîtier / ventilateur | IP65 / IP55 |
| Plage de température ambiante | -20°C à +60°C |
| Altitude maximale d'installation | 2000 m au-dessus du niveau de la mer |
| Humidité relative de l'air | 4–100% |
| Refroidissement | Refroidissement avec régulation des ventilateurs |
| Émission sonore maximale | 56 dBA |
| Interfaces | 2 × Ethernet LAN (RJ45), 1 × RS485, 1 × S0 |
| Entrées analogiques | 1 |
| Webserver | Oui |
| Dimensions | 540 × 700 × 265 mm |
| Poids | 48,5 kg |
Comparaison des modèles
KOSTAL PIKO 20 est la variante la plus puissante de la famille PIKO 10–20. Par rapport au modèle PIKO 17 directement inférieur, il augmente la puissance nominale de 17 kW à 20 kW, la puissance PV maximale de 25,5 kWp à 30 kWp et la puissance DC nominale de 17,4 kW à 20,4 kW. Le courant de sortie nominal augmente de 24,6 A à 29,0 A, tandis que le courant de sortie maximal augmente de 27,4 A à 32,2 A. Les deux modèles utilisent trois trackers MPP indépendants, trois entrées DC et atteignent un rendement maximal de 98,0%. PIKO 20 est donc la variante destinée aux plus grandes installations disponibles dans cette série.
Offre B2B
KOSTAL PIKO 20 convient aux installations PV triphasées plus importantes nécessitant une configuration de strings étendue et une puissance d'onduleur de 20 kW. Contactez Gvolt IT pour un devis B2B ainsi que pour sélectionner les modules PV et les autres composants du système.
