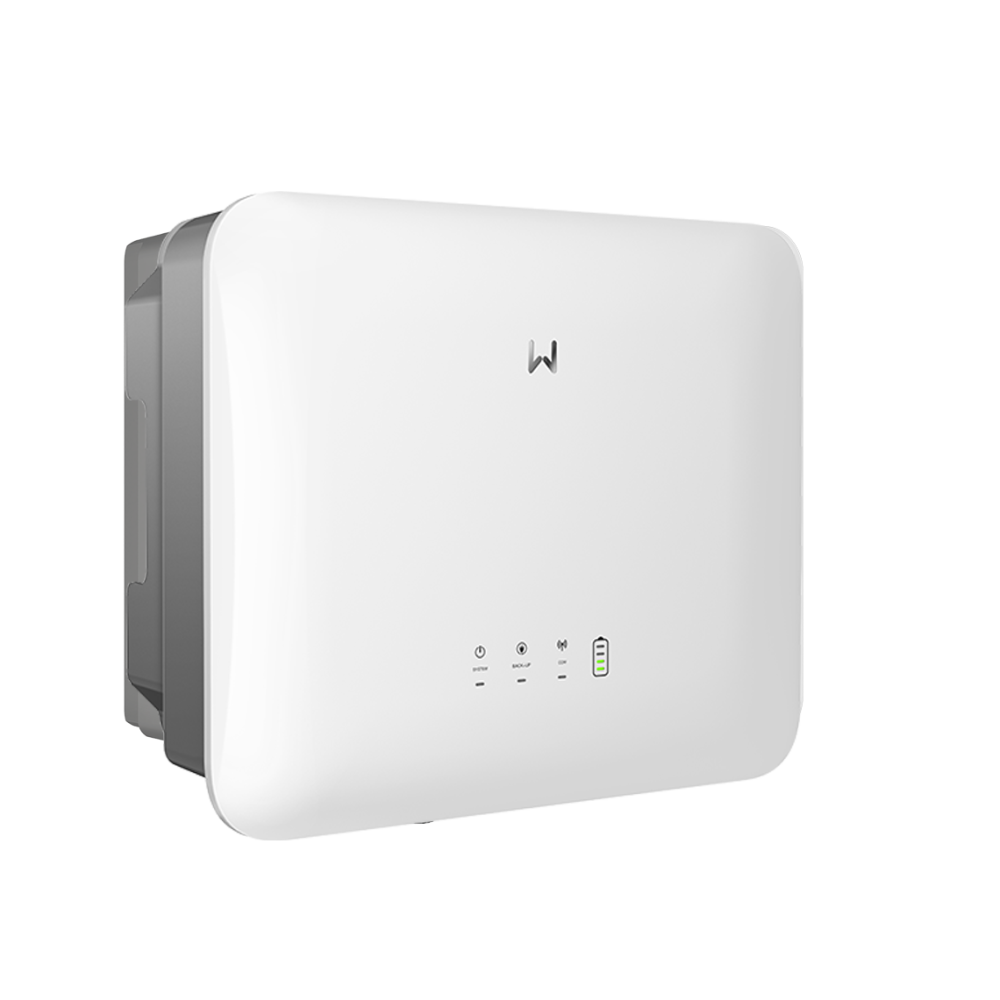

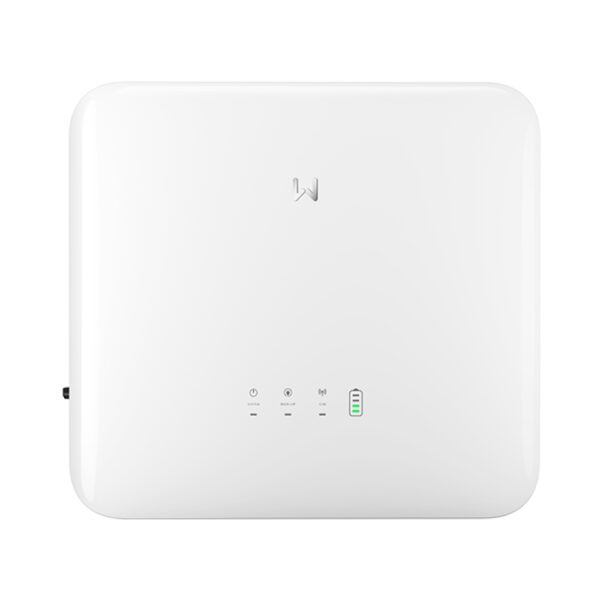

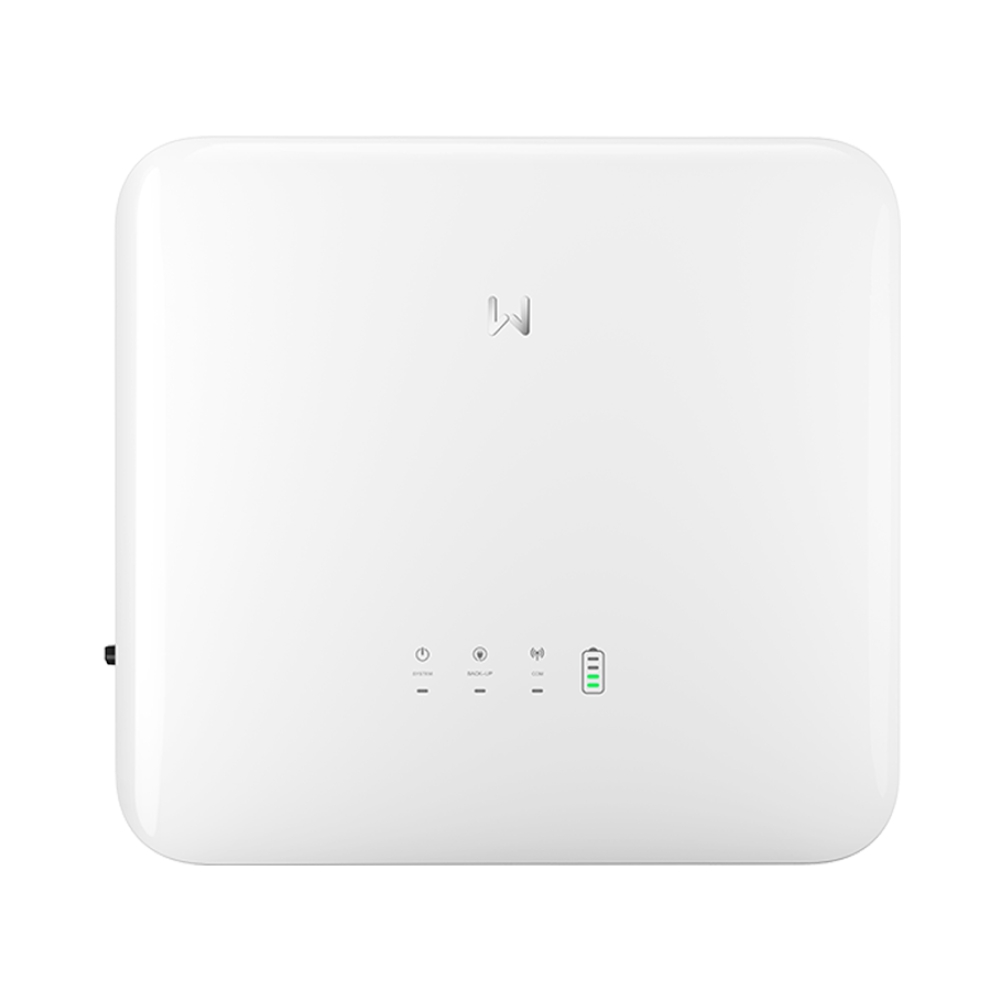

GoodWe GW10K-ET-20 G2 AFCI
| Producent |  |
Ceny produktów widoczne dopiero po zalogowaniu. Jeżeli nie posiadasz konta, zarejestruj się.
Parametry techniczne
| Producent | GOODWE |
| Typ falownika | Hybryda |
| Ilość faz | 3 |
| Maksymalna moc AC | 10000 |
| Maksymalna moc DC | 16000 |
| Moc wyjściowa | 10000 |
| Ilość MPPT | 3 |
| Amperaż | 16A |
| WIFI | Tak |
| Ethernet | Tak |
| Kompatybilne magazyny energii | Goodwe |
| Gwarancja | 5 |
| Kod CN | 85044086 |
| Kraj pochodzenia | Chiny |
| Waga | 25 |
| Szerokość | 496 |
| Wysokość | 460 |
| Głębokość | 221 |
| Gwarancja na sprawność | 5 |
GoodWe GW10K-ET-20 G2 AFCI to trójfazowy falownik hybrydowy HV o mocy znamionowej 10 kW, przeznaczony do instalacji fotowoltaicznych z wysokonapięciowym magazynem energii Li-Ion. Model obsługuje do 16 kW mocy wejściowej PV, posiada 3 niezależne MPPT i współpracuje z bateriami w zakresie 150–720 V. Maksymalny ciągły prąd ładowania i rozładowania 40 A, zasilanie awaryjne 10000 VA, sprawność do 98,2%, stopień ochrony IP66 oraz opcjonalne AFCI 3.0 zapewniają wysoką funkcjonalność w nowoczesnych systemach hybrydowych.
Pliki do pobrania
- Pozostałe
- Certyfikat EN 50549-1 EN
Rozmiar pliku: 1 MB
- Certyfikat IEC 62109 EN
Rozmiar pliku: 2 MB
- Certyfikat IEC 63027 EN
Rozmiar pliku: 1 MB
- Deklaracja zgodności GoodWe GW10K-ET-20 EN
Rozmiar pliku: 736 KB
- Karta katalogowa GoodWe GW10K-ET-20 EN
Rozmiar pliku: 392 KB
-
Warianty
Opis produktu
GoodWe GW10K-ET-20 G2 AFCI – trójfazowy falownik hybrydowy 10 kW
Opis produktu
GoodWe GW10K-ET-20 G2 to trójfazowy falownik hybrydowy HV o znamionowej mocy wyjściowej 10000 W, przeznaczony do instalacji fotowoltaicznych z wysokonapięciowym magazynem energii. Urządzenie obsługuje do 16000 W mocy wejściowej PV, wykorzystuje 3 niezależne MPPT i współpracuje z akumulatorami Li-Ion w zakresie napięcia 150–720 V. Maksymalny ciągły prąd ładowania i rozładowania wynosi 40 A, a obwód rezerwowy zapewnia znamionową moc pozorną 10000 VA.
Zastosowanie
- Trójfazowe domowe instalacje fotowoltaiczne z magazynem energii
- Systemy hybrydowe zwiększające autokonsumpcję energii z instalacji PV
- Instalacje wymagające wydajnego zasilania awaryjnego kluczowych odbiorników
- Systemy współpracujące z kompatybilnymi wysokonapięciowymi magazynami energii Li-Ion
Najważniejsze cechy
- Moc znamionowa AC 10000 W i maksymalna moc wejściowa PV 16000 W
- 3 niezależne MPPT z zakresem napięcia roboczego 120–850 V
- Zakres napięcia akumulatora 150–720 V i nominalne napięcie 500 V
- Maksymalny ciągły prąd ładowania i rozładowania akumulatora 40 A
- Maksymalna moc ładowania 15000 W i rozładowania 11000 W
- Znamionowa moc zasilania awaryjnego 10000 VA oraz chwilowo do 18000 VA przez 60 sekund
- Maksymalna sprawność 98,2%, sprawność europejska 97,5% i sprawność MPPT 99,5%
- Opcjonalne zabezpieczenie PV AFCI 3.0 oraz ograniczniki przepięć Typ II po stronie DC i AC
- Komunikacja RS485/CAN z BMS oraz WiFi, LAN i Bluetooth do monitorowania systemu
- Stopień ochrony IP66, naturalne chłodzenie i emisja hałasu poniżej 30 dB
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Model | GW10K-ET-20 |
| Typ falownika | Hybrydowy, trójfazowy, HV |
| Znamionowa moc wyjściowa AC | 10000 W |
| Maks. moc wejściowa PV | 16000 W |
| Maks. napięcie wejściowe PV | 1000 V |
| Zakres napięcia roboczego MPPT | 120–850 V |
| Napięcie rozruchowe PV | 150 V |
| Znamionowe napięcie wejściowe PV | 620 V |
| Liczba MPPT | 3 |
| Liczba stringów na MPPT | 1 |
| Maks. prąd wejściowy na MPPT | 16 A |
| Maks. prąd zwarciowy na MPPT | 24 A |
| Typ akumulatora | Li-Ion |
| Nominalne napięcie akumulatora | 500 V |
| Zakres napięcia akumulatora | 150–720 V |
| Liczba wejść akumulatorowych | 1 |
| Maks. ciągły prąd ładowania / rozładowania | 40 / 40 A |
| Maks. moc ładowania akumulatora | 15000 W |
| Maks. moc rozładowania akumulatora | 11000 W |
| Znamionowa moc wyjściowa do sieci | 10000 W |
| Maks. moc pozorna pobierana z sieci | 20000 VA |
| Maks. prąd wyjściowy AC do sieci | 14,5 A |
| Maks. prąd AC z sieci | 26,1 A |
| Znamionowe napięcie wyjściowe | 400 / 380 V, 3L / N / PE |
| Znamionowa częstotliwość sieci | 50 / 60 Hz |
| Zakres częstotliwości sieci | 45–65 Hz |
| THD | <3% |
| Znamionowa moc zasilania awaryjnego | 10000 VA |
| Maks. moc pozorna bez sieci | 10000 VA / 18000 VA przez 60 s |
| Maks. prąd wyjściowy obwodu rezerwowego | 21,7 A / 26,1 A przez 60 s |
| Maksymalna sprawność | 98,2% |
| Sprawność europejska | 97,5% |
| Maks. sprawność akumulatora przy obciążeniu | 97,5% |
| Sprawność MPPT | 99,5% |
| PV AFCI 3.0 | Opcjonalnie |
| Ograniczniki przepięć DC / AC | Typ II / Typ II |
| Komunikacja z BMS | RS485 / CAN |
| Komunikacja z licznikiem | RS485 |
| Komunikacja z portalem | WiFi / LAN / Bluetooth |
| Interfejs użytkownika | LED, WLAN + APP |
| Zakres temperatury pracy | -35°C do +60°C |
| Stopień ochrony | IP66 |
| Metoda chłodzenia | Konwekcja naturalna |
| Emisja hałasu | <30 dB |
| Maks. wysokość pracy | 4000 m n.p.m. |
| Wymiary | 496 × 460 × 221 mm |
| Masa | 25 kg |
| Montaż | Ścienny |
Porównanie modeli
GoodWe GW10K-ET-20 zajmuje środkową pozycję w serii ET G2 obejmującej modele 6 kW, 8 kW, 10 kW, 12 kW i 15 kW. W porównaniu z wariantami 6 kW i 8 kW oferuje nie tylko wyższą moc znamionową 10000 W, ale również 3 zamiast 2 MPPT oraz zwiększony do 40 A maksymalny ciągły prąd ładowania i rozładowania akumulatora. Modele 12 kW i 15 kW zachowują 3 MPPT i prąd 40 A, zapewniając odpowiednio wyższą moc AC oraz większą moc obsługiwanej instalacji PV. GW10K-ET-20 stanowi więc pierwszy model w serii ET G2 z konfiguracją 3 MPPT i parametrami bateryjnymi 40/40 A, pozycjonując się pomiędzy mniejszymi jednostkami 6–8 kW a mocniejszymi wariantami 12–15 kW.
Oferta B2B
GoodWe GW10K-ET-20 G2 AFCI to rozwiązanie dla instalatorów, dystrybutorów i firm realizujących trójfazowe instalacje fotowoltaiczne z wysokonapięciowymi magazynami energii. Skontaktuj się z nami, aby otrzymać ofertę B2B, sprawdzić dostępność falownika oraz dobrać kompatybilny magazyn energii GoodWe i pozostałe komponenty systemu.
