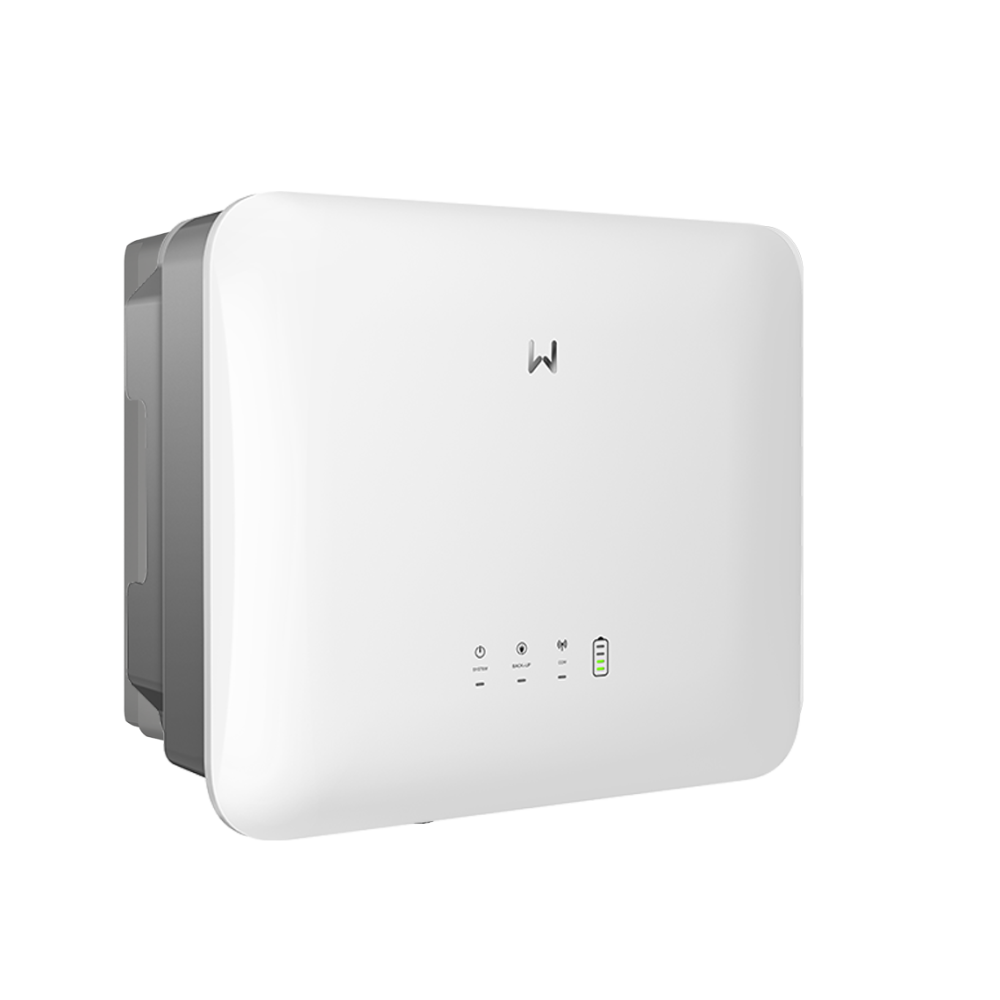

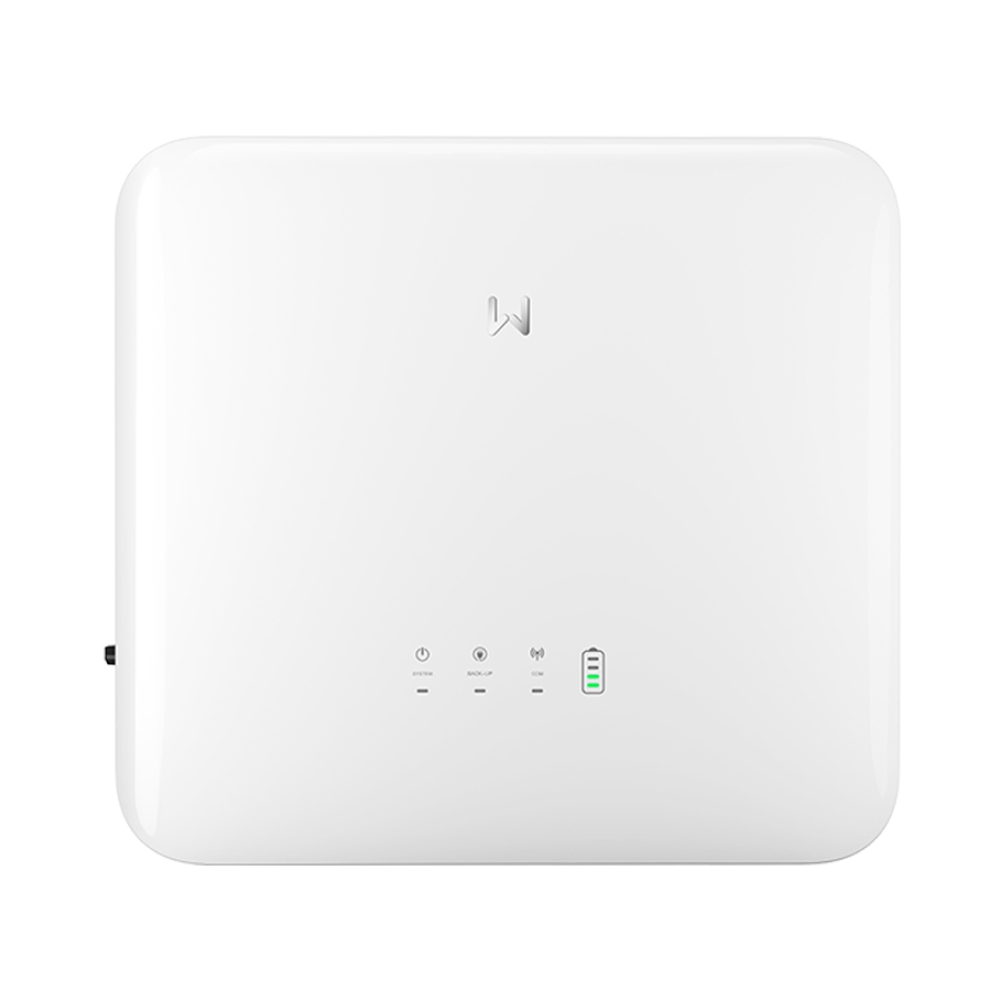

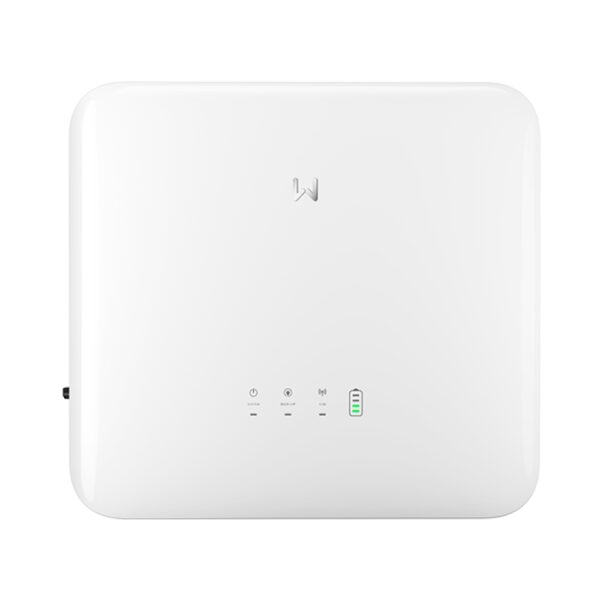

GoodWe GW12K-ET-20 G2 AFCI
Kod produktu: F.Goodwe.3F.H.ETAFCI.wifi.001200
Ceny i zakupy po zalogowaniuCeny netto, dostępność i zamówienia są dostępne dla zweryfikowanych kont firmowych.
| Typ falownika | Hybryda |
|---|---|
| Ilość faz | 3 |
| Maksymalna moc pozorna AC | 12 000 VA |
| Maksymalna moc DC | 19 200 W |
| Moc wyjściowa | 12 000 W |
| Ilość MPPT | 3 |
| Amperaż | 16A |
| WIFI | Tak |
| Ethernet | Tak |
| Kompatybilne magazyny energii | Goodwe |
| Gwarancja | 5 lat |
| Kod CN | 85044086 |
| Kraj pochodzenia | Chiny |
| Waga | 25 kg |
| Szerokość | 496 mm |
| Wysokość | 460 mm |
| Głębokość | 221 mm |
| Gwarancja na sprawność | 5 lat |
GoodWe GW12K-ET-20 G2 to trójfazowy falownik hybrydowy HV o znamionowej mocy wyjściowej 12000 W, przeznaczony do współpracy z instalacją fotowoltaiczną oraz wysokonapięciowym magazynem energii. Urządzenie obsługuje do 19200 W mocy wejściowej PV, wykorzystuje 3 niezależne MPPT i współpracuje z akumulatorami Li-Ion w zakresie napięcia 150–720 V. Maksymalny ciągły prąd ładowania i rozładowania wynosi 40 A, natomiast obwód rezerwowy zapewnia znamionową moc pozorną 12000 VA.
Pliki do pobrania
Opis produktu
GoodWe GW12K-ET-20 G2 AFCI – trójfazowy falownik hybrydowy 12 kW
Zastosowanie
- Trójfazowe instalacje fotowoltaiczne z wysokonapięciowym magazynem energii
- Rozbudowane domowe systemy hybrydowe o większym zapotrzebowaniu na moc
- Instalacje nastawione na zwiększenie autokonsumpcji energii z fotowoltaiki
- Systemy wymagające wydajnego zasilania awaryjnego oraz inteligentnego zarządzania energią
Najważniejsze cechy
- Moc znamionowa AC 12000 W i maksymalna moc wejściowa PV 19200 W
- 3 niezależne MPPT z zakresem napięcia roboczego 120–850 V
- Współpraca z akumulatorami Li-Ion HV w zakresie napięcia 150–720 V
- Maksymalny ciągły prąd ładowania i rozładowania akumulatora 40 A
- Maksymalna moc ładowania 18000 W oraz moc rozładowania 13200 W
- Znamionowa moc zasilania awaryjnego 12000 VA oraz chwilowo do 18000 VA przez 60 sekund
- Maksymalna sprawność 98,2%, sprawność europejska 97,5% i sprawność MPPT 99,5%
- Opcjonalne zabezpieczenie PV AFCI 3.0 oraz ograniczniki przepięć Typ II po stronie DC i AC
- Komunikacja z BMS przez RS485/CAN oraz łączność WiFi, LAN i Bluetooth
- Stopień ochrony IP66 i konstrukcja przystosowana do montażu ściennego
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Model | GW12K-ET-20 |
| Typ falownika | Hybrydowy, trójfazowy, HV |
| Znamionowa moc wyjściowa AC | 12000 W |
| Maks. moc wejściowa PV | 19200 W |
| Maks. napięcie wejściowe PV | 1000 V |
| Zakres napięcia roboczego MPPT | 120–850 V |
| Napięcie rozruchowe PV | 150 V |
| Znamionowe napięcie wejściowe PV | 620 V |
| Liczba MPPT | 3 |
| Liczba stringów na MPPT | 1 |
| Maks. prąd wejściowy na MPPT | 16 A |
| Maks. prąd zwarciowy na MPPT | 24 A |
| Typ akumulatora | Li-Ion |
| Nominalne napięcie akumulatora | 500 V |
| Zakres napięcia akumulatora | 150–720 V |
| Napięcie rozruchowe akumulatora | 150 V |
| Liczba wejść akumulatorowych | 1 |
| Maks. ciągły prąd ładowania / rozładowania | 40 / 40 A |
| Maks. moc ładowania akumulatora | 18000 W |
| Maks. moc rozładowania akumulatora | 13200 W |
| Znamionowa moc pozorna do sieci | 12000 VA |
| Maks. moc pozorna pobierana z sieci | 20000 VA |
| Maks. prąd wyjściowy AC do sieci | 17,4 A |
| Maks. prąd AC z sieci | 26,1 A |
| Znamionowe napięcie wyjściowe | 400 / 380 V, 3L / N / PE |
| Zakres napięcia wyjściowego | 170–290 V |
| Znamionowa częstotliwość sieci | 50 / 60 Hz |
| Zakres częstotliwości sieci | 45–65 Hz |
| THD | <3% |
| Znamionowa moc zasilania awaryjnego | 12000 VA |
| Maks. moc pozorna bez sieci | 12000 VA / 18000 VA przez 60 s |
| Maks. prąd wyjściowy obwodu rezerwowego | 21,7 A / 26,1 A przez 60 s |
| Znamionowe napięcie obwodu rezerwowego | 400 / 380 V |
| Maksymalna sprawność | 98,2% |
| Sprawność europejska | 97,5% |
| Maks. sprawność akumulatora przy obciążeniu | 97,5% |
| Sprawność MPPT | 99,5% |
| PV AFCI 3.0 | Opcjonalnie |
| Ograniczniki przepięć DC / AC | Typ II / Typ II |
| Komunikacja z BMS | RS485 / CAN |
| Komunikacja z licznikiem | RS485 |
| Komunikacja z portalem | WiFi / LAN / Bluetooth |
| Interfejs użytkownika | LED, WLAN + APP |
| Zakres temperatury pracy | -35°C do +60°C |
| Wilgotność względna | 0–100% |
| Stopień ochrony | IP66 |
| Metoda chłodzenia | Konwekcja naturalna |
| Emisja hałasu | <45 dB |
| Maks. wysokość pracy | 4000 m n.p.m. |
| Topologia | Nieizolowany |
| Wymiary | 496 × 460 × 221 mm |
| Masa | 25 kg |
| Montaż | Ścienny |
Porównanie modeli
GoodWe GW12K-ET-20 jest drugim najmocniejszym wariantem serii ET G2, obejmującej modele 6 kW, 8 kW, 10 kW, 12 kW i 15 kW. W porównaniu z GW10K-ET-20 zwiększa moc znamionową z 10000 W do 12000 W, maksymalną moc wejściową PV z 16000 W do 19200 W oraz maksymalną moc ładowania akumulatora z 15000 W do 18000 W, zachowując 3 MPPT i prąd ładowania oraz rozładowania 40 A. Najmocniejszy GW15K-ET-20 oferuje natomiast 15000 W mocy znamionowej, do 24000 W po stronie PV oraz maksymalną moc ładowania 24000 W. GW12K-ET-20 stanowi więc wydajny wariant pośredni pomiędzy modelem 10 kW a najwyższą jednostką 15 kW, zachowując najważniejsze możliwości funkcjonalne mocniejszych modeli serii.
