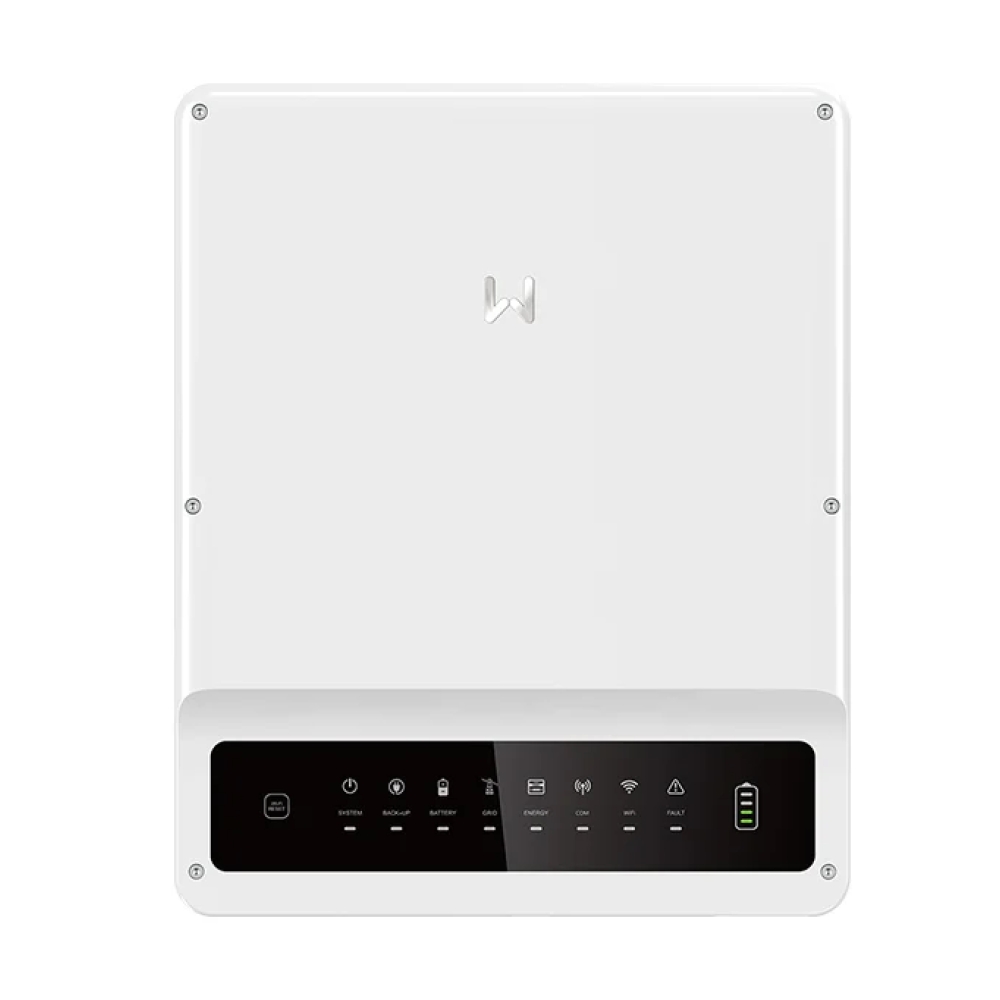

GoodWe GW20K-ET Hybrid
Kod produktu: F.Goodwe.3F.H.ET.wifi.00200
Ceny i zakupy po zalogowaniuCeny netto, dostępność i zamówienia są dostępne dla zweryfikowanych kont firmowych.
| Typ falownika | Hybryda |
|---|---|
| Ilość faz | 3 |
| Maksymalna moc pozorna AC | 22 000 VA |
| Maksymalna moc DC | 30 000 W |
| Moc wyjściowa | 20 000 W |
| Ilość MPPT | 2 |
| Amperaż | 30A |
| WIFI | Tak |
| Ethernet | Nie |
| Kompatybilne magazyny energii | Goodwe |
| Gwarancja | 5 lat |
| Kod CN | 85044086 |
| Kraj pochodzenia | Chiny |
| Waga | 48 kg |
| Szerokość | 520 mm |
| Wysokość | 660 mm |
| Głębokość | 220 mm |
| Gwarancja na sprawność | 5 lat |
GoodWe GW20K-ET to trójfazowy falownik hybrydowy z serii ET 15–30 kW, zaprojektowany do większych instalacji domowych oraz małych systemów komercyjnych i przemysłowych z magazynowaniem energii. Urządzenie oferuje moc znamionową 20 kW, maksymalną moc wejściową PV 30 kW oraz dwa niezależne trackery MPPT, co pozwala efektywnie zarządzać produkcją z instalacji fotowoltaicznej. Falownik współpracuje z wysokonapięciowymi bateriami Li-Ion w zakresie 200–800 V, zapewniając maksymalną moc ładowania i rozładowania 20 kW. Funkcja zasilania rezerwowego oferuje znamionowo 20 kVA, a przy odpowiedniej mocy dostępnej z PV i baterii chwilowo do 24 kVA przez 60 s oraz 32 kVA przez 3 s. Maksymalna sprawność urządzenia wynosi 98,0%, a konstrukcja IP66, inteligentne chłodzenie wentylatorowe, peak shaving, zintegrowany styk bezpotencjałowy oraz rozbudowana komunikacja ułatwiają wykorzystanie falownika w zaawansowanych systemach zarządzania energią.
Pliki do pobrania
Opis produktu
GoodWe GW20K-ET – trójfazowy falownik hybrydowy HV 20 kW
Zastosowanie
- większe trójfazowe instalacje fotowoltaiczne w budynkach mieszkalnych,
- małe instalacje komercyjne i przemysłowe z magazynem energii,
- systemy hybrydowe wymagające zasilania rezerwowego dla wybranych odbiorów,
- instalacje wykorzystujące funkcję peak shaving do ograniczania poboru mocy z sieci,
- systemy zarządzania energią z możliwością sterowania zewnętrznymi odbiornikami za pomocą styku bezpotencjałowego.
Najważniejsze cechy
- moc znamionowa po stronie AC: 20 000 W,
- maksymalna moc wejściowa PV: 30 000 W, odpowiadająca do 150% mocy znamionowej falownika,
- 2 trackery MPPT z konfiguracją stringów 2 / 2,
- zakres napięcia MPPT: 200–850 V,
- współpraca z bateriami Li-Ion HV w zakresie napięcia 200–800 V,
- maksymalna ciągła moc ładowania i rozładowania baterii: 20 000 W,
- zasilanie rezerwowe o mocy znamionowej 20 000 VA z możliwością krótkotrwałego przeciążenia,
- maksymalna sprawność 98,0% i sprawność MPPT 99,9%,
- zabezpieczenia przepięciowe DC typu II i AC typu III oraz opcjonalne AFCI i Rapid Shutdown,
- komunikacja z BMS przez RS485 / CAN oraz z portalem przez WiFi, LAN i Bluetooth.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Typ baterii | Li-Ion |
| Znamionowe napięcie baterii | 500 V |
| Zakres napięcia baterii | 200–800 V |
| Napięcie startowe baterii | 200 V |
| Liczba wejść baterii | 1 |
| Maks. ciągły prąd ładowania | 50 A |
| Maks. ciągły prąd rozładowania | 50 A |
| Maks. moc ładowania | 20 000 W |
| Maks. moc rozładowania | 20 000 W |
| Maks. moc wejściowa PV | 30 000 W |
| Maks. napięcie wejściowe PV | 1000 V |
| Zakres napięcia pracy MPPT | 200–850 V |
| Napięcie startowe PV | 200 V |
| Znamionowe napięcie wejściowe PV | 620 V |
| Maks. prąd wejściowy na MPPT | 30 A |
| Maks. prąd zwarciowy na MPPT | 38 A |
| Liczba trackerów MPPT | 2 |
| Liczba stringów na MPPT | 2 / 2 |
| Znamionowa moc wyjściowa AC | 20 000 W |
| Znamionowa moc pozorna oddawana do sieci | 20 000 VA |
| Maks. moc pozorna oddawana do sieci | 22 000 VA |
| Maks. moc pozorna pobierana z sieci | 20 000 VA |
| Znamionowe napięcie wyjściowe | 380 / 400 V, 3L / N / PE |
| Znamionowa częstotliwość sieci | 50 / 60 Hz |
| Maks. prąd AC oddawany do sieci | 31,9 A |
| Maks. prąd AC pobierany z sieci | 30,3 A |
| Współczynnik mocy | ~1, regulowany od 0,8 wyprzedzającego do 0,8 opóźniającego |
| Maks. THD | ≤3,05% |
| Znamionowa moc pozorna wyjścia rezerwowego | 20 000 VA |
| Maks. moc pozorna bez sieci | 20 000 VA; 24 000 VA przez 60 s; 32 000 VA przez 3 s – przy wystarczającej mocy PV i baterii |
| Maks. moc pozorna wyjścia rezerwowego przy dostępnej sieci | 20 000 VA |
| Maks. prąd wyjścia rezerwowego | 30,3 A; 36,4 A przez 60 s; 48,5 A przez 3 s |
| THDv wyjścia rezerwowego przy obciążeniu liniowym | <3% |
| Maks. sprawność | 98,0% |
| Sprawność europejska | 97,5% |
| Maks. sprawność bateria–AC | 97,5% |
| Sprawność MPPT | 99,9% |
| Ochrona przepięciowa DC | Typ II |
| Ochrona przepięciowa AC | Typ III |
| AFCI | Opcjonalne |
| Rapid Shutdown | Opcjonalne |
| Zakres temperatury pracy | -35°C do +60°C |
| Maks. wysokość pracy | 4000 m |
| Chłodzenie | Inteligentne chłodzenie wentylatorowe |
| Interfejs użytkownika | LED, WLAN + APP |
| Komunikacja z BMS | RS485 / CAN |
| Komunikacja z licznikiem | RS485 |
| Komunikacja z portalem | WiFi + LAN + Bluetooth |
| Poziom hałasu | <45 dB |
| Stopień ochrony | IP66 |
| Sposób montażu | Montaż ścienny |
Porównanie modeli
GoodWe GW20K-ET jest drugim pod względem mocy wariantem w serii ET 15–30 kW i plasuje się pomiędzy modelami GW15K-ET oraz GW25K-ET. W porównaniu z GW15K-ET zwiększa moc znamionową AC z 15 000 W do 20 000 W, maksymalną moc wejściową PV z 22 500 W do 30 000 W oraz maksymalną moc ładowania i rozładowania baterii z 15 000 W do 20 000 W. Oba modele wykorzystują 2 MPPT i jedno wejście baterii. Kolejny wariant GW25K-ET oferuje natomiast 25 000 W mocy znamionowej, 37 500 W maksymalnej mocy PV oraz 25 000 W mocy ładowania i rozładowania, a także zwiększa liczbę trackerów MPPT z 2 do 3 i liczbę wejść baterii z 1 do 2. GW20K-ET stanowi więc rozwiązanie pośrednie dla instalacji wymagających większej mocy niż wariant 15 kW, bez konieczności przechodzenia na bardziej rozbudowaną konfigurację modelu 25 kW.
