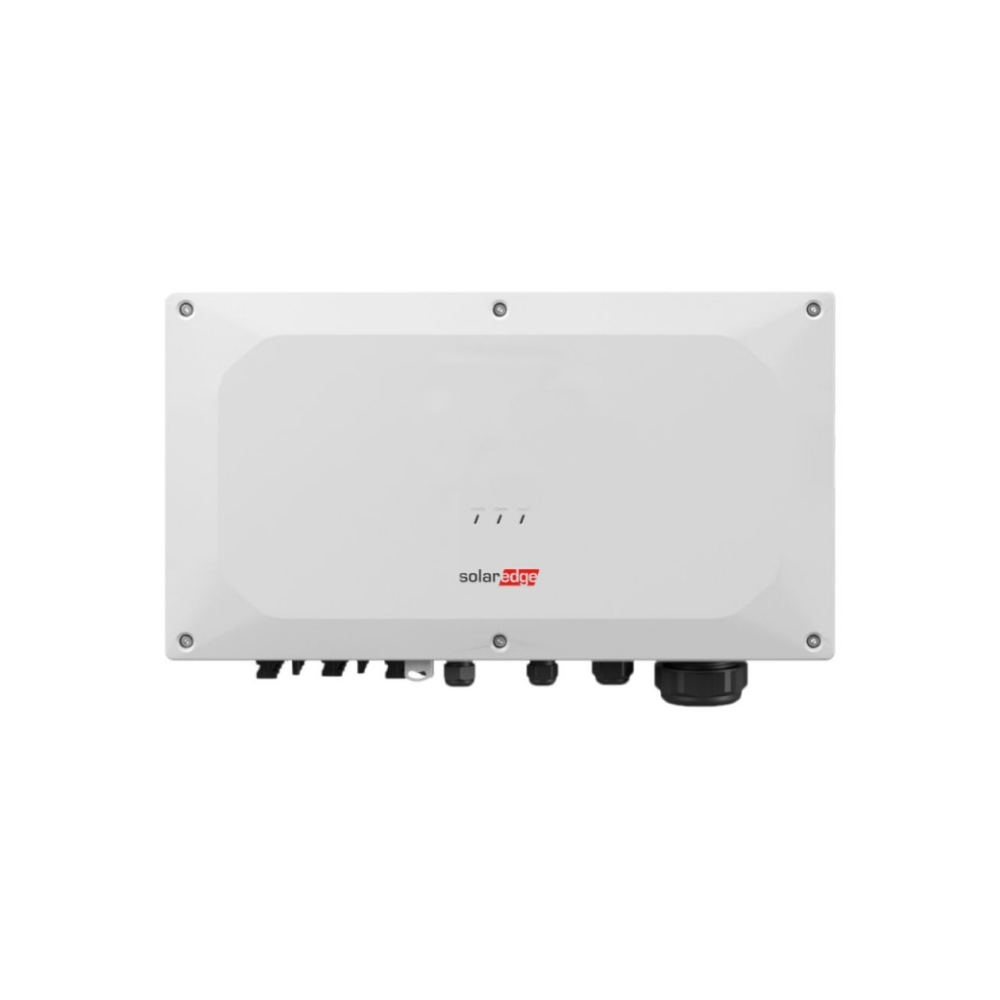

Solaredge SE90K-RW00IBNM4
Kod produktu: F.Solaredge.SE90K-RW00IBNM4
Ceny i zakupy po zalogowaniuCeny netto, dostępność i zamówienia są dostępne dla zweryfikowanych kont firmowych.
| Typ falownika | On-grid |
|---|---|
| Ilość faz | 3 |
| Maksymalna moc pozorna AC | 90 000 VA |
| Maksymalna moc DC | 135 000 W |
| Moc wyjściowa | 90 000 W |
| Amperaż | 3x43.5A |
| WIFI | Nie |
| Ethernet | Tak |
| Kompatybilne optymalizatory | Solaredge |
| Gwarancja | 12 lat |
| Kod CN | 85044086 |
| Kraj pochodzenia | Izrael |
SolarEdge SE90K-RW00IBNM4 to trójfazowy falownik przeznaczony do dużych systemów fotowoltaicznych, w których wykorzystywana jest technologia synergii i optymalizatory mocy SolarEdge. Model zapewnia znamionową oraz maksymalną moc wyjściową 90 000 W / VA, natomiast po stronie DC może współpracować z generatorem PV o mocy do 135 000 W. Konstrukcja obejmuje trzy jednostki synergiczne, z których każda obsługuje do 45 000 W mocy DC, a maksymalny prąd wejściowy całego systemu wynosi 3 × 43,5 A. Falownik pracuje przy znamionowym napięciu wejściowym 750 V DC i maksymalnym napięciu 1000 V DC, osiągając sprawność do 98,3%. Konfiguracja odbywa się przez SolarEdge SetApp, a komunikacja jest realizowana przez 2 × RS485 i Ethernet oraz opcjonalne Wi-Fi lub sieć komórkową. Wymienne wentylatory, zakres temperatury pracy od -40°C do +60°C i obudowa IP65 wspierają pracę urządzenia w wymagających instalacjach komercyjnych i przemysłowych.
Pliki do pobrania
Opis produktu
SolarEdge SE90K-RW00IBNM4 – trójfazowy falownik z technologią synergii 90 kW
Zastosowanie
- duże trójfazowe instalacje fotowoltaiczne w obiektach komercyjnych i przemysłowych,
- systemy PV współpracujące z optymalizatorami mocy SolarEdge,
- instalacje z generatorami fotowoltaicznymi o mocy do 135 kW DC,
- projekty wykorzystujące trzy jednostki synergiczne w jednej konfiguracji falownika,
- systemy wymagające pracy przy napięciu DC do 1000 V i wysokich prądach wejściowych.
Najważniejsze cechy
- znamionowa czynna moc wyjściowa AC: 90 000 W,
- maksymalna pozorna moc wyjściowa AC: 90 000 VA,
- maksymalna moc DC: 135 000 W,
- 3 jednostki synergiczne po 45 000 W DC każda,
- maksymalne napięcie wejściowe: 1000 V DC,
- znamionowe napięcie wejściowe: 750 V DC,
- maksymalny prąd wejściowy: 3 × 43,5 A,
- maksymalny ciągły prąd wyjściowy: 130,5 A na fazę,
- maksymalna sprawność falownika: 98,3%,
- europejska sprawność ważona: 98%.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Znamionowa czynna moc wyjściowa AC | 90 000 W |
| Maksymalna pozorna moc wyjściowa AC | 90 000 VA |
| Znamionowe napięcie wyjściowe AC | 380 / 220 V; 400 / 230 V |
| Zakres napięcia wyjściowego AC | 304–437 / 176–253 V; 320–460 / 184–264,5 V |
| Częstotliwość AC | 50 / 60 Hz ±5% |
| Maksymalny ciągły prąd wyjściowy | 130,5 A na fazę |
| Połączenia linii wyjściowych AC | 3W + PE, 4W + PE |
| Obsługiwane sieci | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksymalny prąd różnicowy | 300 mA |
| Całkowite zniekształcenie harmoniczne | ≤3% |
| Zakres współczynnika mocy | ± od 0,8 do 1 |
| Maksymalna moc DC falownika / jednostki synergicznej | 135 000 / 45 000 W |
| Maksymalne napięcie wejściowe | 1000 V DC |
| Znamionowe napięcie wejściowe | 750 V DC |
| Maksymalny prąd wejściowy | 3 × 43,5 A |
| Detekcja zwarć doziemnych | Czułość 167 kΩ na jednostkę synergiczną |
| Maksymalna sprawność falownika | 98,3% |
| Europejska sprawność ważona | 98% |
| Nocny pobór mocy | <12 W |
| Interfejsy komunikacyjne | 2 × RS485, Ethernet; Wi-Fi i sieć komórkowa opcjonalnie |
| Uruchomienie falownika | Aplikacja SolarEdge SetApp przez wbudowany punkt dostępowy Wi-Fi |
| Inteligentne zarządzanie energią | Ograniczenie eksportu |
| Regulator PID | Godziny nocne |
| Szybkie wyłączanie | Opcjonalne, automatyczne po odłączeniu od sieci AC |
| Bezpieczniki DC | 25 A, opcjonalne |
| Rozłącznik DC | Opcjonalny |
| Liczba jednostek synergicznych | 3 |
| Wejście DC – falownik / jednostka synergiczna | 12 / 4 pary MC4 |
| Wymiary jednostki synergicznej | 558 × 328 × 273 mm |
| Wymiary urządzenia do zarządzania synergią | 360 × 560 × 295 mm |
| Masa jednostki synergicznej | 32 kg |
| Masa urządzenia do zarządzania synergią | 18 kg |
| Zakres temperatury pracy | -40°C do +60°C |
| Chłodzenie | Wentylator wymienny |
| Emisja hałasu | <67 dBA |
| Stopień ochrony | IP65 – montaż na zewnątrz i wewnątrz |
Porównanie modeli
SolarEdge SE90K-RW00IBNM4 jest pierwszym wariantem w tej rodzinie wykorzystującym 3 jednostki synergiczne. W porównaniu z SE66.6K moc wyjściowa wzrasta z 66 600 W do 90 000 W, maksymalna moc DC z 100 000 W do 135 000 W, a maksymalny prąd wejściowy zmienia się z 2 × 48,25 A do 3 × 43,5 A. Maksymalny ciągły prąd wyjściowy zwiększa się z 96,5 A do 130,5 A na fazę. Kolejny SE100K oferuje 100 000 W mocy AC i 150 000 W maksymalnej mocy DC, zachowując trzy jednostki synergiczne. SE90K stanowi więc wariant dla dużych instalacji, które wymagają przejścia na trójmodułową architekturę synergii, ale nie potrzebują jeszcze pełnej mocy modelu 100 kW.
Oferta B2B
SolarEdge SE90K-RW00IBNM4 to rozwiązanie dla dużych trójfazowych systemów PV wymagających wysokiej mocy i współpracy z optymalizatorami SolarEdge. Skontaktuj się z obsługą zamówień GVOLT (tel. +48 534 053 631, e-mail orders@7sun.eu), aby uzyskać wycenę B2B, sprawdzić dostępność oraz dobrać odpowiednie optymalizatory mocy i pozostałe komponenty systemu.
