GoodWe Lynx D base v2

Code produit: ME.Battery.Goodwe.05

Producteur

Les prix des produits ne sont visibles qu'après connexion. Si vous n'avez pas de compte, inscrivez-vous.

Producteur	GOODWE
Country of origin	Chine
Warranty	10
Width	700
Height	41.5
Depth	170

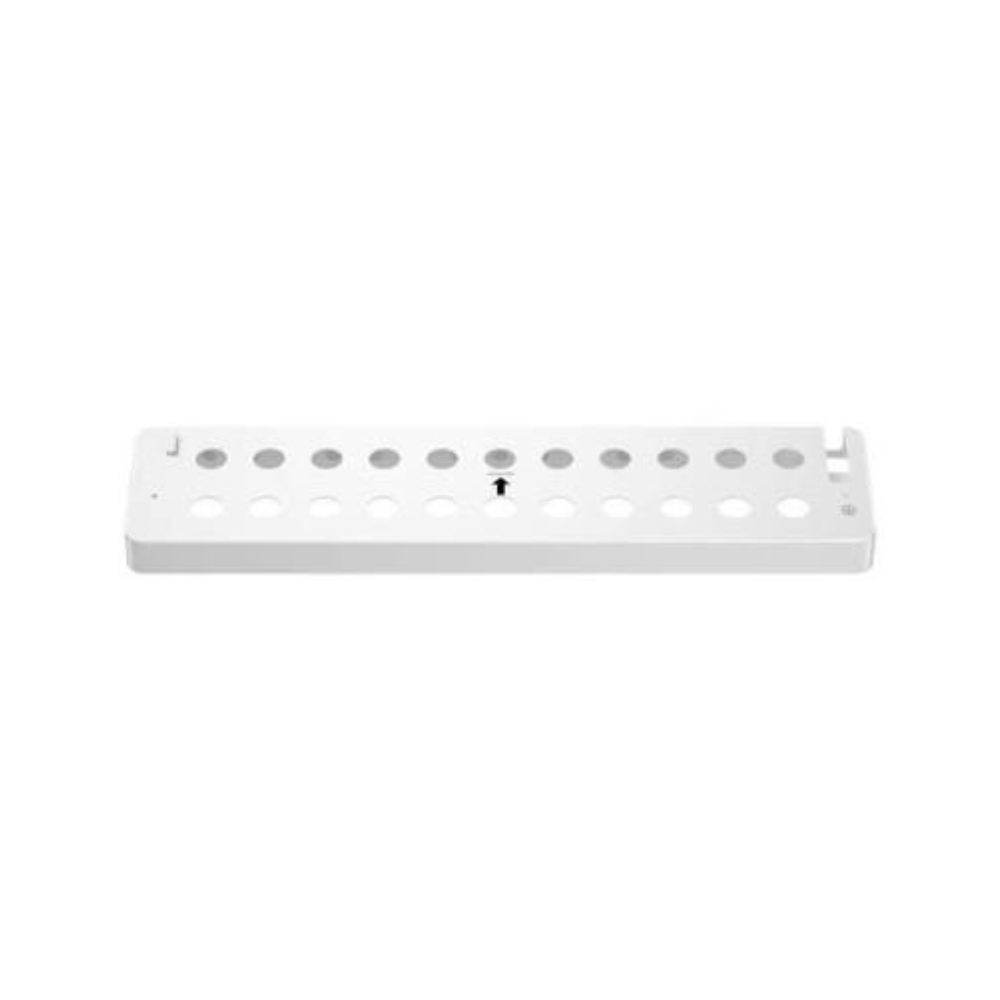

GoodWe Lynx Home D Base est une base de montage optionnelle destinée à l'installation au sol du système de stockage d'énergie GoodWe Lynx Home D. Elle permet de positionner de manière stable les modules de batterie près d'un mur et de les sécuriser mécaniquement à l'aide de supports de fixation dédiés. La base prend en charge une configuration allant jusqu'à 4 modules de batterie dans un groupe, et lors de l'installation, le fabricant recommande de maintenir une distance de 15–20 mm par rapport au mur.

Le reste
- Manuel d’utilisation GoodWe Lynx D base v2 EN
  Taille du fichier: 14 MB

Téléchargez la page en PDF

Description du produit

GoodWe Lynx Home D Base – base pour le système de stockage d'énergie Lynx Home D

Description du produit

GoodWe Lynx Home D Base est une base de montage optionnelle destinée à l'installation au sol du système de stockage d'énergie de la série GoodWe Lynx Home D. Elle constitue un élément du système de montage permettant de positionner de manière stable les modules de batterie près d'un mur et de les sécuriser mécaniquement. Le système Lynx Home D permet d'utiliser jusqu'à 4 modules de batterie dans un groupe, et pour les groupes composés de plus de 3 modules, le fabricant recommande un montage avec la base.

Installation du système de stockage d'énergie

Lors de l'installation, la base doit être positionnée à 15–20 mm du mur, parallèlement à celui-ci et sur une surface nivelée. Le module de batterie doit être positionné de manière à ce que son côté gauche soit étroitement appuyé contre la butée située sur la base. Les différents modules sont ensuite sécurisés à l'aide des éléments de fixation prévus pour le système Lynx Home D.

Caractéristiques principales

dédiée au système de stockage d'énergie GoodWe Lynx Home D
permet l'installation au sol du système de batterie
prise en charge d'une configuration allant jusqu'à 4 modules de batterie dans un groupe
sécurisation mécanique des modules à l'aide de supports de fixation
recommandée par le fabricant pour les groupes composés de plus de 3 modules
installation de la base à une distance de 15–20 mm du mur

Éléments du kit de base

Élément	Quantité
Base	1 pc.
Vis M5	2 pcs.
Support de fixation entre la base et la batterie	2 pcs.
Borne PE	1 pc.
Résistance de terminaison	1 pc.
Bornes de raccordement pour câble d'alimentation 10 mm²	2 pcs.
Bornes de raccordement pour câble d'alimentation 6 mm²	2 pcs.
Outil pour bornes de raccordement 10 mm²	1 pc.
Outil pour bornes de raccordement 6 mm²	1 pc.
Documentation	1 pc.

Compatibilité

La base est destinée au système de batterie GoodWe Lynx Home D. Un module LX D5.0-10 mesure 700 × 380 × 170 mm, et le système peut comprendre un maximum de 4 modules dans un groupe.

Offre B2B

GoodWe Lynx Home D Base constitue une solution de montage pour les configurations au sol des systèmes de stockage d'énergie Lynx Home D. Contactez-nous pour obtenir une offre B2B, des informations sur la disponibilité ainsi qu'une assistance dans le choix des composants compatibles du système GoodWe.
