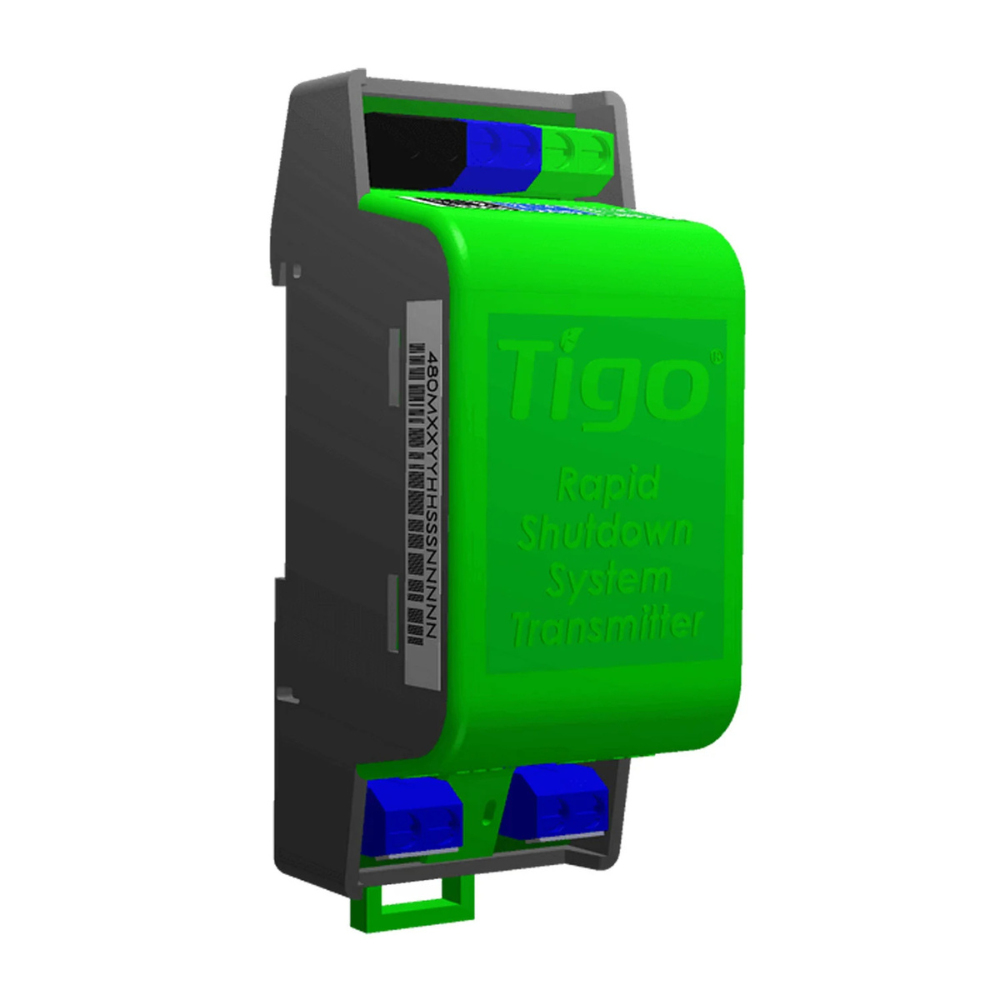

Tigo RSS Transmitter
Kod produktu: OP.Tigo.RSS-Transmitter
Ceny i zakupy po zalogowaniuCeny netto, dostępność i zamówienia są dostępne dla zweryfikowanych kont firmowych.
| Kraj pochodzenia | Chiny |
|---|---|
| Szerokość | 170 mm |
| Wysokość | 270 mm |
| Głębokość | 110 mm |
| Waga | 0,220 kg |
| Gwarancja | 10 lat |
Tigo RSS Transmitter to aktywator systemu szybkiego wyłączania Rapid Shutdown, przeznaczony do współpracy z modułami Tigo TS4-A-F oraz TS4-A-2F MLPE w instalacjach fotowoltaicznych. Nadajnik wykorzystuje komunikację PLC (Power Line Communication) do przesyłania sygnału keep-alive poprzez jeden lub dwa rdzenie RSS, umożliwiając kontrolę pracy urządzeń zabezpieczających na poziomie modułów PV. Zastosowana technologia Pure Signal™ pozwala synchronizować wiele nadajników i ograniczać przesłuchy sygnału w rozbudowanych instalacjach. Rozwiązanie może być stosowane zarówno w niewielkich systemach mieszkaniowych, jak i dużych projektach fotowoltaicznych, a zgodność z TS4-A-F/2F umożliwia stworzenie kompletnego systemu szybkiego wyłączenia instalacji PV.
Pliki do pobrania
Opis produktu
Tigo RSS Transmitter – nadajnik Rapid Shutdown z technologią Pure Signal™
Zastosowanie
- systemy Rapid Shutdown w instalacjach fotowoltaicznych
- instalacje PV wykorzystujące Tigo TS4-A-F oraz TS4-A-2F
- domowe, komercyjne i wielkoskalowe systemy fotowoltaiczne
- instalacje wymagające automatycznego lub ręcznego szybkiego wyłączenia
- rozbudowane systemy PV wykorzystujące wiele zsynchronizowanych nadajników RSS
Najważniejsze cechy
- komunikacja PLC do przesyłania sygnału keep-alive
- technologia Tigo Pure Signal™ ograniczająca przesłuchy pomiędzy nadajnikami
- możliwość synchronizacji do 10 nadajników RSS
- konfiguracja z jednym lub dwoma rdzeniami RSS
- obsługa do 10 stringów PV przez pojedynczy rdzeń
- maksymalne napięcie stringu do 1500 V DC
- kompatybilność z większością falowników dostępnych na rynku
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Produkt | Tigo RSS Transmitter |
| Typ urządzenia | Nadajnik / aktywator Rapid Shutdown |
| Kompatybilność | Tigo TS4-A-F / TS4-A-2F |
| Napięcie wejściowe nadajnika | 12 V DC ±2% |
| Prąd wejściowy | 1 A |
| Pobór mocy maks. / średni | 5,5 W / 0,85 W |
| Pobór mocy w trybie standby | 0,06 W |
| Maksymalna liczba synchronizowanych nadajników | 10 |
| Maksymalna długość przewodu do ostatniego zsynchronizowanego nadajnika | 30 m |
| Masa nadajnika | 60 g |
| Przekrój przewodu rdzenia | 18 AWG |
| Długość przewodu rdzenia | 500 mm |
| Maksymalny prąd na rdzeń | 160 A |
| Maksymalne napięcie stringu | 1500 V DC |
| Maksymalna liczba stringów na rdzeń | 10 |
| Maksymalna liczba modułów PV w stringu | 30 |
| Masa rdzenia | 160 g |
| Zakres temperatury pracy | -40°C do +85°C |
| Wymiary modułu (wys. × szer. × gł.) | 90,9 × 38 × 41,3 mm |
| Wymiary PCBA (wys. × szer. × gł.) | 86,9 × 32,8 × 11,6 mm |
| Opcjonalna obudowa zewnętrzna | IP67 / NEMA 3R |
| Wymiary opcjonalnej obudowy | 270 × 170 × 110 mm |
Oferta B2B
Tigo RSS Transmitter to element systemu Rapid Shutdown umożliwiający integrację zabezpieczeń Tigo TS4-A-F i TS4-A-2F z instalacjami PV o różnej skali. Skontaktuj się z nami, aby uzyskać ofertę B2B, informacje o dostępności oraz pomoc w doborze nadajników RSS i kompatybilnych urządzeń Tigo do projektowanej instalacji fotowoltaicznej.
