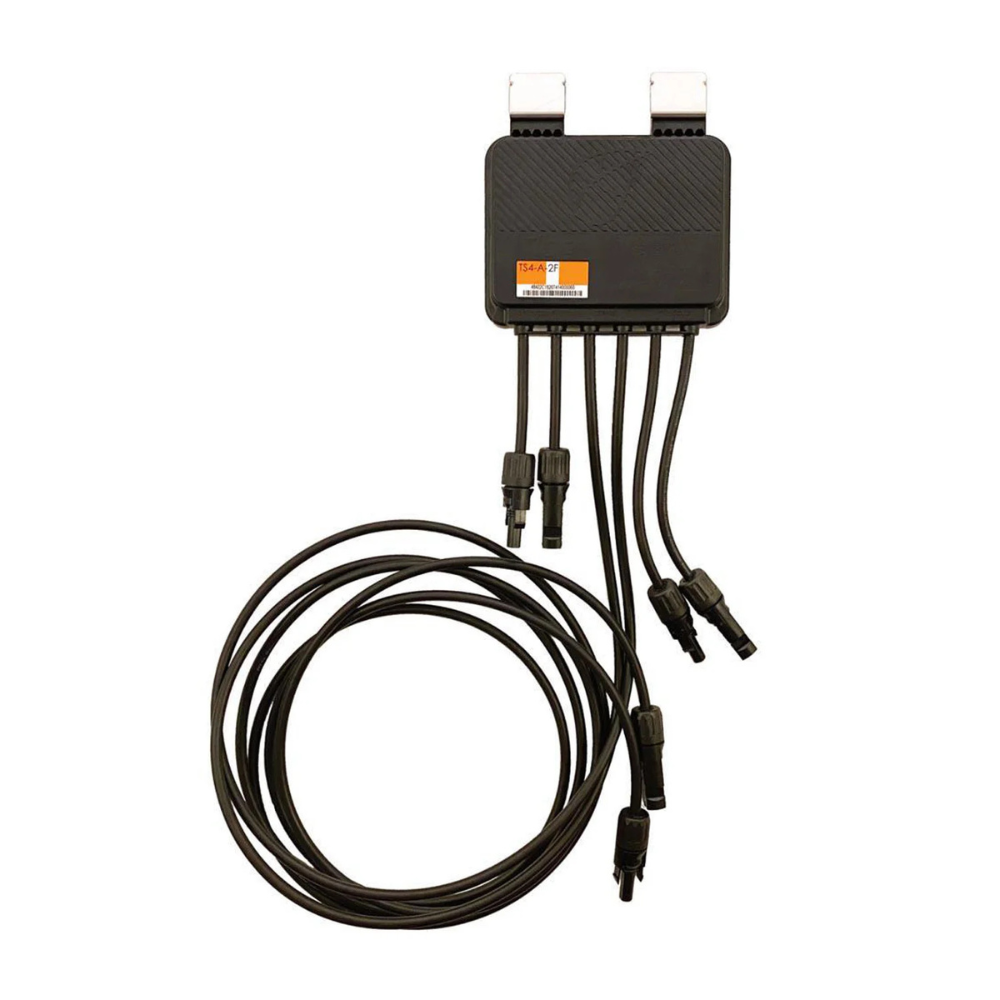

Tigo TS4-A-2F 25A 1400W MC4
Kod produktu: OP.Tigo.TS4-A-2F
Ceny i zakupy po zalogowaniuCeny netto, dostępność i zamówienia są dostępne dla zweryfikowanych kont firmowych.
| Kraj pochodzenia | Chiny |
|---|---|
| Szerokość | 139,7 mm |
| Wysokość | 138,4 mm |
| Głębokość | 22,9 mm |
| Ilość MPPT | 2 |
| Waga | 0,590 kg |
| Gwarancja | 25 lat |
| Moc | 1400 W |
Tigo TS4-A-2F 25A 1400W MC4 to moduł MLPE przeznaczony do realizacji funkcji szybkiego wyłączania na poziomie dwóch modułów fotowoltaicznych. Wersja 25 A obsługuje maksymalnie 1400 W mocy całkowitej, czyli do 700 W na każde wejście, przy zakresie napięcia roboczego 16–80 V. Dzięki wysokiej obciążalności prądowej urządzenie jest przystosowane do współpracy z nowoczesnymi modułami PV, w tym konstrukcjami wysokoprądowymi i dwustronnymi, a komunikacja PLC umożliwia przesyłanie sygnału szybkiego wyłączania poprzez przewody PV.
Pliki do pobrania
Opis produktu
Tigo TS4-A-2F 25A 1400W MC4 – moduł szybkiego wyłączania dla dwóch modułów PV
Zastosowanie
- Realizacja szybkiego wyłączania instalacji PV na poziomie modułów
- Obsługa dwóch modułów fotowoltaicznych przez jedno urządzenie TS4-A-2F
- Nowe instalacje PV oraz modernizacja istniejących systemów fotowoltaicznych
- Instalacje wykorzystujące moduły wysokoprądowe i dwustronne
Najważniejsze cechy
- Maksymalna moc całkowita 1400 W – do 700 W na każde wejście
- Maksymalny prąd wejściowy Isc 25 A oraz Imp 20 A na wejście
- Zakres napięcia roboczego od 16 do 80 V
- Obsługa dwóch modułów fotowoltaicznych przez jedno urządzenie
- Komunikacja PLC i automatyczna funkcja szybkiego wyłączania
- Złącza MC4 oraz stopień ochrony IP68
- Sprawność na poziomie 99,9%
- Prosty montaż poprzez zatrzaśnięcie urządzenia na standardowej ramie modułu PV
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Model | Tigo TS4-A-2F |
| Wariant | 25 A / 1400 W / MC4 |
| Liczba obsługiwanych modułów PV | 2 |
| Maks. napięcie wejściowe | 80 V na wejście |
| Zakres napięcia roboczego | 16–80 V |
| Maks. prąd wejściowy Isc | 25 A na wejście |
| Maks. prąd wejściowy Imp | 20 A na wejście |
| Maks. moc całkowita | 1400 W |
| Maks. moc na wejście | 700 W |
| Złącza | MC4 |
| Zakres temperatury pracy | -40°C do +80°C |
| Zakres temperatury przechowywania | -40°C do +85°C |
| Zalecany prąd bezpiecznika | 30 A |
| Stopień ochrony | IP68 |
| Sprawność | 99,9% |
| Komunikacja | PLC |
| Limit czasu szybkiego wyłączania | ≤30 s |
| Zakres przekroju przewodów | 10–12 AWG |
| Maks. wysokość montażu | 3000 m n.p.m. |
| Wymiary (szer. × wys. × gł.) | 139,7 × 138,4 × 22,9 mm |
| Masa | 590 g |
Porównanie modeli
Tigo TS4-A-2F 25A 1400W to mocniejszy wariant TS4-A-2F w porównaniu z wersją 15 A / 1000 W. Model 25 A obsługuje maksymalnie 1400 W, czyli do 700 W na każde wejście, oraz prąd Imp do 20 A i Isc do 25 A na wejście, podczas gdy wariant 15 A jest przeznaczony do maksymalnie 1000 W i obsługuje Imp do 15 A na wejście. Dzięki wyższym parametrom prądowym i mocy wersja 25 A jest lepiej dostosowana do współpracy z nowoczesnymi modułami fotowoltaicznymi o większej mocy oraz modułami wysokoprądowymi.
Oferta B2B
Tigo TS4-A-2F 25A 1400W MC4 to rozwiązanie przeznaczone dla instalatorów i firm realizujących systemy fotowoltaiczne wymagające funkcji szybkiego wyłączania na poziomie modułów. Skontaktuj się z nami, aby otrzymać ofertę B2B, sprawdzić dostępność produktu oraz dobrać odpowiednie komponenty Tigo do projektowanej instalacji PV.
