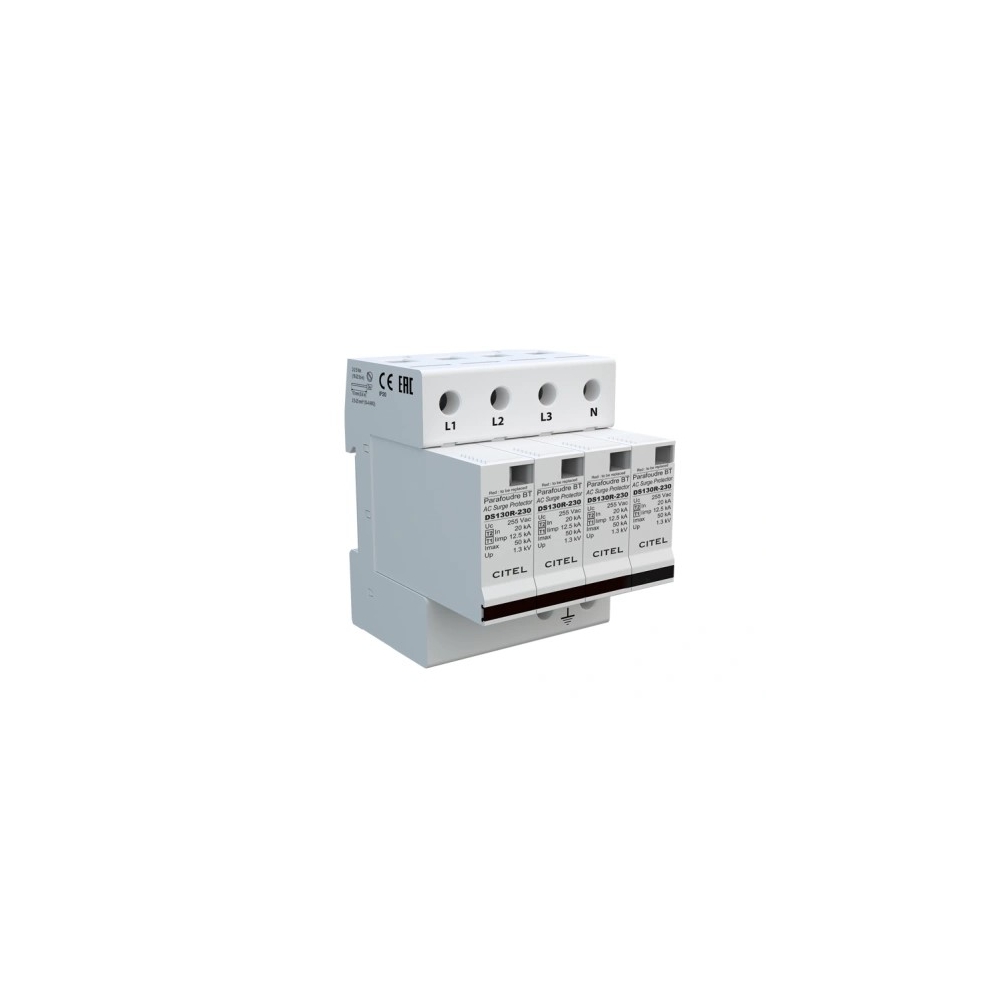

CITEL T1+T2 AC DS134RS-230

Ogranicznik przepięć do sieci AC T1+2 DS134R-230 firmy CITEL w wersji 4-biegowej charakteryzuje się prądem udarowym Iimp = 12,5 kA/bieg (10/350µs), gdzie jako główny element zabezpieczający w każdym module zastosowano blok warystorów dużej mocy. Jest on przeznaczony do instalacji w rozdzielnicach wyposażonych w elementy ochrony odgromowej lub narażonych na oddziaływanie silnego pola elektromagnetycznego jako pierwszy etap zabezpieczeń. Dostępna jest również wersja z opcją zdalnej sygnalizacji zadziałania RS. Zalety ogranicznika przepięć CITEL T1+2 AC DS134R-230: • Napięcie znamionowe Un=230V AC • Znamionowy prąd udarowy (10/350µs) Iimp=12,5kA/bieg. • Całkowity prąd udarowy (10/350µs) Itotal=50kA • Znamionowy prąd wyładowczy (8/20µs) In=20kA/bieg. • Częstotliwość znamionowa fn=50-60Hz • Czas zadziałania ta < 20ns Dane techniczne CITEL T1+2 AC DS134R-230: Układ sieci: TNS Napięcie AC [V] 230V AC Najwyższe napięcie trwałej pracy Uc [V] :255V AC Częstotliwość znamionowa - fn [Hz] :50-60Hz Przepięcie dorywcze TOV - 5 sekund - UT [V]: 335V AC wytrz. Przepięcie dorywcze TOV - 120 minut - UT [V]: 440V AC rozł. Prąd udarowy (10/350 µs) - Iimp [kA]: 50kA Energia właściwa na biegun - W/R [kj/Ohm]: 40 kJ/Ohm Prąd upływu - Ic [A] :<1mA Prąd roboczy / prąd upływu przy Uc - I [A]c: <1mA Czas zadziałania - tA [ns]: <25 ns Znamionowy prąd wyładowczy (8/20 µs) - IN [kA] :80kA Znamionowy prąd wyładowczy (8/20 µs) na biegun - IN [kA] :80kA Napięciowy poziom ochrony przy In - Up [kV]: 1,3kV Odłącznik termiczny : wewnątrz Maksymalny bezpiecznik [A]: do 160A (gL/gG) Wyłącznik różnicowoprądowy (jeśli jest w sieci): typ „S“ lub zwłoczny Wymiary montażowe :4 TE Przekrój przewodu: 2,5-25 (35 mm²) Wskaźnik uszkodzeń : mechaniczny, czerwony Sygnalizacja zdalna (FS): bezpotencjałowy zestyk przełączalny Moc załączalna maks.: 250V/0,5A (AC) / 30V/2A (DC) Przekrój przyłącza FS : jedno-/wielożyłowego maks. 1,5 mm² Montaż :na szynę TH35 Zakres temperatur pracy: od -40 do +85°C Stopień ochrony obudowy : IP20 Materiał obudowy: tworzywo PEI UL-94-V0
