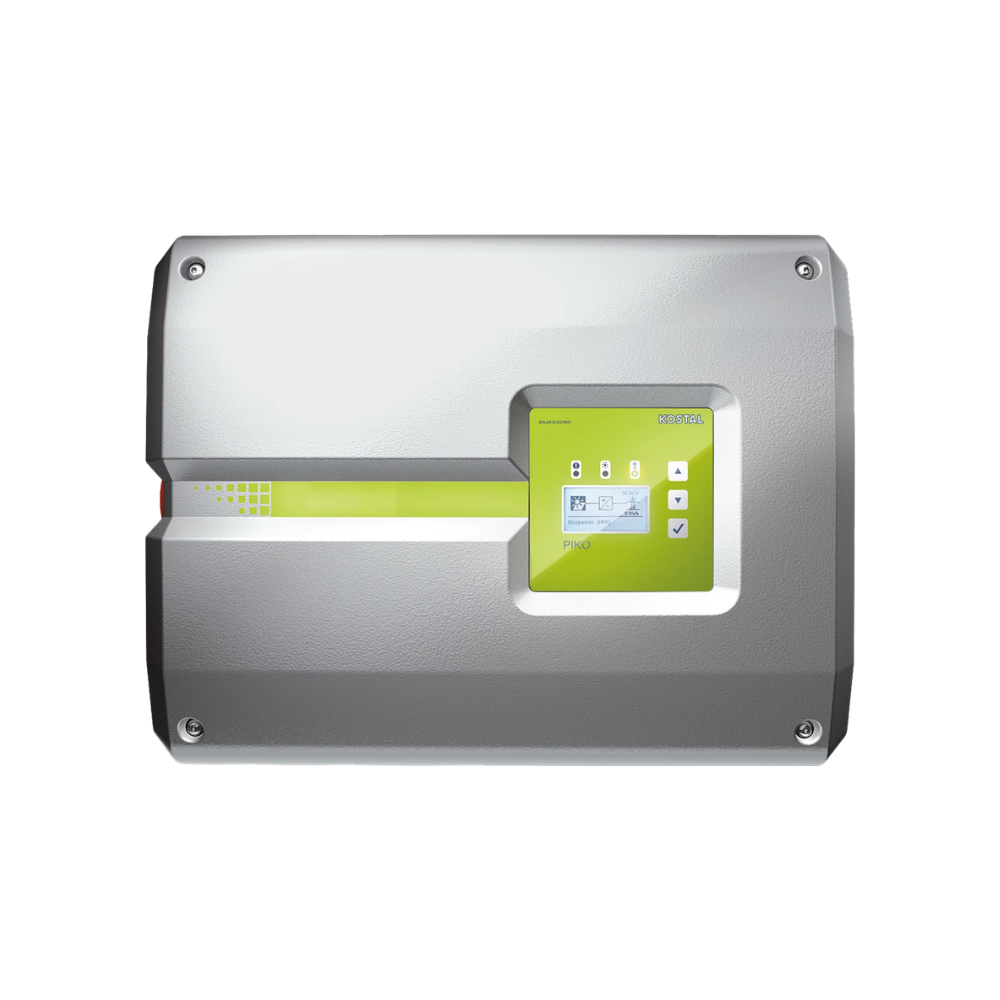

KOSTAL PIKO 20

Kod produktu: F20F5

Producent

Ceny i zakupy po zalogowaniuCeny netto, dostępność i zamówienia są dostępne dla zweryfikowanych kont firmowych.

Parametry techniczne
Typ falownika	On-grid
Ilość faz	3
Maksymalna moc pozorna AC	20 000 VA
Maksymalna moc DC	30 000 W
Moc wyjściowa	20 000 W
Ilość MPPT	3
Amperaż	20/20/20A
WIFI	Nie
Ethernet	Tak
Gwarancja	10 lat
Waga	48,5 kg
Szerokość	700 mm
Wysokość	540 mm
Głębokość	265 mm

KOSTAL PIKO 20 to najmocniejszy wariant serii PIKO 10–20, przeznaczony do trójfazowych instalacji fotowoltaicznych wymagających rozbudowanej sekcji wejściowej DC. Falownik oferuje moc znamionową 20 kW i może współpracować z generatorem PV o mocy do 30 kWp. Po stronie DC wykorzystuje trzy niezależne trackery MPP oraz trzy wejścia, pracując w zakresie napięcia 160–1000 V, przy znamionowym napięciu 680 V i zakresie roboczym MPP 180–800 V. Maksymalny prąd wyjściowy wynosi 32,2 A, a sprawność urządzenia osiąga 98,0%, przy sprawności dopasowania MPP na poziomie 99,9%. Model wyposażono w interfejsy Ethernet LAN, RS485 i S0, Webserver oraz system monitorowania instalacji, natomiast obudowa IP65 i chłodzenie z regulacją wentylatorów pozwalają na zastosowanie urządzenia zarówno wewnątrz, jak i na zewnątrz budynku.

Pliki do pobrania

Karta katalogowa KOSTAL PIKO 20 PL

Opis produktu

KOSTAL PIKO 20 – trójfazowy falownik sieciowy 20 kW

Zastosowanie

trójfazowe instalacje fotowoltaiczne o mocy falownika 20 kW,
systemy PV z generatorem o mocy do 30 kWp,
instalacje dachowe wymagające trzech niezależnych trackerów MPP,
projekty z różnymi orientacjami lub układami stringów,
systemy wymagające lokalnego i zdalnego monitorowania pracy falownika.

Najważniejsze cechy

znamionowa moc wyjściowa AC: 20 kW,
maksymalna moc PV: 30 kWp,
nominalna moc DC: 20,4 kW,
3 niezależne trackery MPP i 3 wejścia DC,
zakres napięcia wejściowego: 160–1000 V,
zakres napięcia roboczego MPP: 180–800 V,
znamionowy prąd wyjściowy: 29,0 A,
maksymalny prąd wyjściowy: 32,2 A,
maksymalna sprawność: 98,0%,
komunikacja Ethernet LAN / RS485 / S0 i stopień ochrony IP65.

Parametry techniczne

Parametr	Wartość
Moc znamionowa AC	20 kW
Wyjściowa moc pozorna	20 kVA
Maksymalna moc PV	30 kWp
Nominalna moc DC	20,4 kW
Znamionowe napięcie wejściowe	680 V
Napięcie startowe	180 V
Zakres napięcia wejściowego	160–1000 V
Zakres MPP przy mocy znamionowej – 2 trackery	515–800 V
Zakres MPP przy mocy znamionowej – 3 trackery, symetrycznie	345 / 345 / 345–800 V
Zakres MPP przy mocy znamionowej – 3 trackery, niesymetrycznie	450 / 450 / 250–800 V
Zakres napięcia roboczego MPP	180–800 V
Maksymalne napięcie robocze	950 V
Maksymalny prąd wejściowy na wejście DC	sym.: 20 / 20 / 20 A; niesym.: 20 / 20 / 10 A
Maksymalny prąd wejściowy w układzie równoległym	40 / 20 A
Maksymalny prąd zwarciowy PV na wejście DC	25 A
Liczba wejść DC	3
Liczba niezależnych trackerów MPP	3
Minimalne napięcie wyjściowe AC	320 V
Maksymalne napięcie wyjściowe AC	500 V
Znamionowy prąd wyjściowy	29,0 A
Maksymalny prąd wyjściowy	32,2 A
Prąd zwarciowy Peak / RMS	51 / 36,5 A
Przyłącze do sieci	3N~, 400 V, 50 Hz
Częstotliwość znamionowa	50 Hz
Zakres częstotliwości sieci	47–53 Hz
Zakres nastawy współczynnika mocy	0,8–1–0,8
Współczynnik mocy przy mocy znamionowej	1
Maksymalna zawartość harmonicznych	3%
Zużycie nocne	1,8 W
Maksymalna sprawność	98,0%
Sprawność Euro-Eta	97,3%
Sprawność dopasowania MPP	99,9%
Topologia	Bez separacji galwanicznej – system beztransformatorowy
Stopień ochrony obudowy / wentylatora	IP65 / IP55
Zakres temperatury otoczenia	-20°C do +60°C
Maksymalna wysokość instalacji	2000 m n.p.m.
Względna wilgotność powietrza	4–100%
Chłodzenie	Chłodzenie z regulacją wentylatorów
Maksymalna emisja hałasu	56 dBA
Interfejsy	2 × Ethernet LAN (RJ45), 1 × RS485, 1 × S0
Wejścia analogowe	1
Webserver	Tak
Wymiary	540 × 700 × 265 mm
Masa	48,5 kg

Porównanie modeli

KOSTAL PIKO 20 jest najmocniejszym wariantem rodziny PIKO 10–20. W porównaniu z bezpośrednio niższym modelem PIKO 17 zwiększa moc znamionową z 17 kW do 20 kW, maksymalną moc PV z 25,5 kWp do 30 kWp oraz nominalną moc DC z 17,4 kW do 20,4 kW. Znamionowy prąd wyjściowy rośnie z 24,6 A do 29,0 A, a maksymalny prąd wyjściowy z 27,4 A do 32,2 A. Oba modele wykorzystują trzy niezależne trackery MPP, trzy wejścia DC i osiągają maksymalną sprawność 98,0%. PIKO 20 jest więc wariantem przeznaczonym do największych instalacji dostępnych w tej serii.
